在工業自動化控制系統中，變頻器憑借調速節能優勢被廣泛應用，但其內部IGBT模塊的高頻開關動作（通常為kHz級）會產生大量電磁諧波，這些諧波通過傳導、輻射、耦合三種路徑侵入PLC控制柜，導致模擬量信號失真、數字量信號誤觸發、通信鏈路中斷等故障，嚴重影響系統穩定性。石家莊PLC控制柜廠家德蘭電氣的小編結合IEC 61800-5-1、IEC 61000-6-2等工業標準及現場調試經驗，需從系統設計、布線施工、接地處理、濾波防護等多維度構建抗干擾體系，實現信號完整性保障。

一、源頭抑制：變頻器側的干擾控制基礎

抗干擾的核心原則是“源頭削弱”，變頻器本身的規范配置的可大幅降低電磁輻射強度。電源輸入端是諧波傳導的主要通道，需加裝交流電抗器或無源濾波器，尤其在電網諧波含量超過3%的場合，交流電抗器可抑制80%以上的電流突變，減少諧波向電網及周邊設備擴散。某水務集團改造項目證實，通過在變頻器輸入端加裝電抗器并采用金屬鎧裝電纜360°全接觸接地，電磁輻射強度降低55%，顯著緩解了對鄰近PLC信號的干擾。

變頻器輸出側的高頻諧波會通過電纜輻射產生強電磁場，需選用屏蔽性能優良的電纜，優先采用銅網屏蔽的動力電纜，屏蔽層覆蓋率不低于85%，且電纜絕緣層需耐受1kV以上電壓以抵御諧波沖擊。同時，輸出電纜長度應控制在合理范圍，過長會加劇諧波衰減畸變，必要時可在輸出側加裝dv/dt濾波器，抑制電壓變化率，減少輻射干擾。

二、布線優化：阻斷干擾耦合的關鍵環節

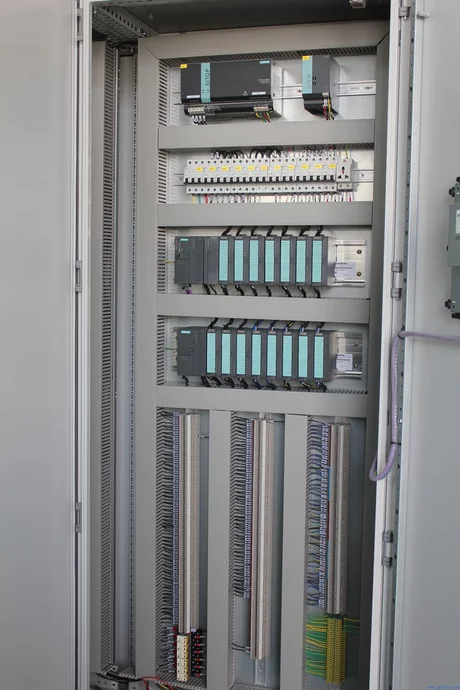

布線不當是干擾耦合的主要誘因，需嚴格遵循“強弱分離、分類敷設”原則，構建物理隔離屏障。在控制柜內外，變頻器的動力電纜（輸入/輸出）與PLC的信號電纜必須分開敷設，平行間距不小于30cm，交叉時采用90°垂直交叉，避免長距離平行布線導致的互感耦合，這種布局可使高頻干擾衰減60%以上。某電梯公司現場測試顯示，未按規范布線的模擬信號線會引入0.5V以上干擾電壓，而規范布線后干擾電壓可控制在50mV以下。

信號電纜的選型與敷設需針對性設計：模擬量信號（如傳感器、變送器輸出）必須采用雙絞屏蔽線，絞距控制在15-20cm，增強抗差模干擾能力；數字量信號可根據傳輸距離選用屏蔽雙絞線或普通雙絞線，長距離傳輸時優先屏蔽型。屏蔽層處理需遵循“單端接地”原則——模擬量信號線屏蔽層在PLC側單端接地，動力電纜屏蔽層在變頻器側單端接地，避免兩端接地形成地環路，引發共模干擾。此外，信號電纜走線應遠離變頻器散熱風扇、繼電器等易產生電磁輻射的元件，間距不小于10mm，中間可設置接地隔離帶分隔。

三、接地系統：構建低阻抗干擾泄放通路

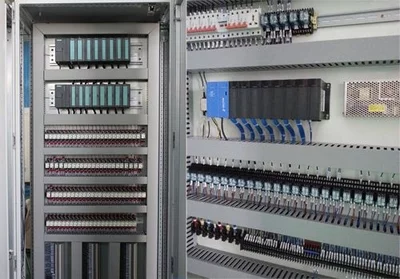

接地系統是抗干擾的基石，不合理的接地會導致地電位差，形成干擾環路，甚至引發設備誤動作。根據IEC 60364-4-41標準，變頻器、PLC、控制柜殼體需連接至同一接地極，形成等電位體，接地電阻必須小于4Ω。接地線選用多股銅芯線，截面積不小于電源相線的1/2，且不小于4mm2，黃綠雙色線專用，確保低阻抗泄放高頻干擾電流。某半導體工廠實測發現，分點接地會導致地電位差達1.2V，引發PLC頻繁誤動作，改為單點接地后故障徹底消除。

高頻接地需特殊處理：變頻器本體與柜門之間應安裝編織銅帶，接觸面鍍錫處理降低接觸電阻，避免高頻干擾在殼體間反射；接地排采用厚度不小于4mm的電解銅材質，螺栓連接處使用星形墊圈保證接觸壓力。多臺變頻器共存時，禁止環形接地，應采用放射式接地方式，各設備接地線獨立連接至接地排，防止干擾電流在接地環路中循環放大。PLC控制柜內部需劃分?jǐn)?shù)字接地區、模擬接地區、功率接地區，三個區域接地線分別獨立連接至公共接地點，接地銅箔厚度不小于2oz，寬度不小于1mm，降低接地阻抗。

四、濾波與隔離：終端信號的精準防護

針對已耦合進入信號鏈路的干擾，需通過濾波與隔離技術進行終端抑制。PLC電源側需構建多級濾波體系：輸入端加裝EMI濾波器，抑制電網中的傳導干擾；核心模塊供電端并聯10μF鉭電容與0.1μF陶瓷電容，形成高低頻雙重濾波，濾除電源線上的高頻紋波。某PLC廠商通過電源濾波優化，將電源干擾電壓從500mV降至50mV以下，有效避免了核心芯片邏輯判斷錯誤。

信號層面的濾波需按需配置：模擬量信號采集回路加裝RC低通濾波器，截止頻率設定為10kHz左右，可有效抑制變頻器產生的高頻開關噪聲，典型電路參數為1kΩ電阻與15nF電容組合，滿足Nyquist采樣要求。數字量信號可采用施密特觸發器整形，或通過軟件滑動平均濾波算法，消除干擾脈沖影響。對于干擾嚴重的場合，需采用硬件隔離技術——模擬量信號使用隔離式變送器，數字量信號采用光電耦合器隔離，通信信號（如Modbus）采用隔離式RS485模塊，徹底切斷干擾傳導路徑。工業現場統計表明，93%的Modbus通信故障源于接地不當或未采用隔離措施，優化后可大幅提升通信穩定性。

五、系統優化：兼顧兼容性與實操性的補充措施

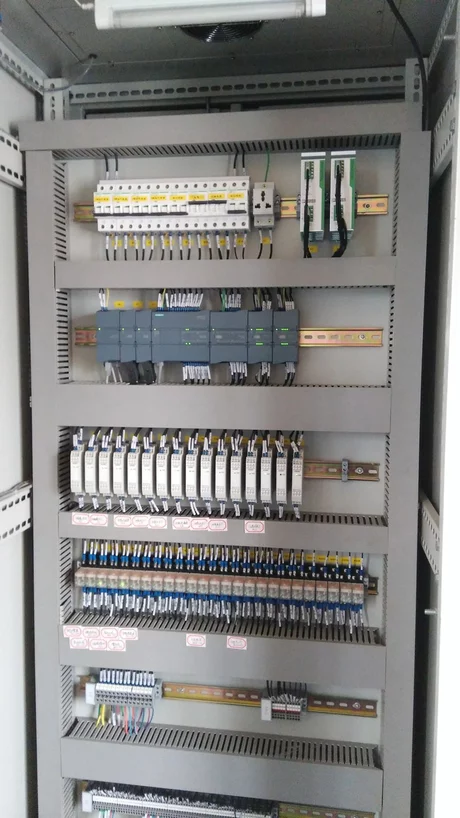

PLC控制柜殼體需采用厚度不小于1.5mm的冷軋鋼板，增強電磁屏蔽能力，柜門與柜體之間采用導電襯墊密封，減少輻射干擾侵入。變頻器與PLC盡量分柜安裝，若必須同柜布置，需在兩者之間設置金屬隔板，隔板接地可靠，形成屏蔽屏障。同時，合理設置變頻器載波頻率，在滿足電機運行性能的前提下，適當降低載波頻率可減少電磁輻射，但需避免過低導致電機振動噪聲增大，通常控制在2-5kHz為宜。

日常運維中需建立定期檢測機制：使用接地電阻測試儀定期檢查接地回路連續性，防止腐蝕、松動導致接地失效；通過示波器監測PLC輸入信號波形，及時發現干擾隱患；對屏蔽電纜進行完整性檢查，避免屏蔽層破損、接地脫落。某汽車廠曾因鋁導線替代銅導線連接變頻器，導致季度故障率提升47%，更換為規范銅芯電纜并優化接地后，故障頻次顯著下降，印證了規范施工與運維的重要性。

PLC控制柜信號抗變頻器干擾是一項系統性工程，需遵循“源頭抑制、路徑阻斷、終端防護”的核心邏輯，將布線規范、接地設計、濾波隔離等技術手段有機結合。工業現場的干擾環境復雜多變，實際應用中需結合設備參數、現場布局、干擾類型針對性優化方案，既要嚴格遵循行業標準，又要注重實操細節，才能最大限度保障控制系統的穩定性與可靠性，為生產連續運行提供支撐。
