變頻控制柜的PID調節，本質是通過**比例-積分-微分（PID）算法**構建閉環控制系統，以變頻器為執行核心，實時調整電機轉速，使被控量（如壓力、流量、液位、溫度等）穩定在設定值。其實現過程需經過信號采集、誤差運算、算法處理、執行調節四個核心環節，同時依賴參數整定優化控制效果。

一、PID調節的核心原理基礎

PID控制器通過三個獨立環節協同作用，對誤差信號進行處理，輸出精準控制指令，各環節功能如下：

• 比例環節（P）：實時響應當前誤差，誤差越大，輸出調節量越大，實現快速糾偏。例如被控壓力低于設定值時，比例增益（Kp）決定變頻器瞬間提升頻率的幅度，但單純比例調節易存在穩態誤差，且Kp過大會導致系統振蕩。

• 積分環節（I）：對歷史累積誤差進行補償，逐步消除穩態誤差。如恒壓供水系統中，可修正管道泄漏導致的持續壓力偏低問題，積分時間（Ti）越小，積分作用越強，但過強易引發超調振蕩。

• 微分環節（D）：預測誤差變化趨勢，提前進行阻尼調節，抑制系統振蕩。適用于風機、軋機等大慣性負載，可預判負載突變引起的轉速波動，但對噪聲敏感，多數普通工況可設為0。

三者合成控制量的核心公式為：\( u(t) = K_p \cdot e(t) + K_i \cdot \int e(t) dt + K_d \cdot \frac{de(t)}{dt} \)，其中\(zhòng)( e(t) \)為設定值與實際值的誤差，\( K_p、K_i、K_d \)分別為比例、積分、微分增益。

二、變頻控制柜PID調節的實現流程

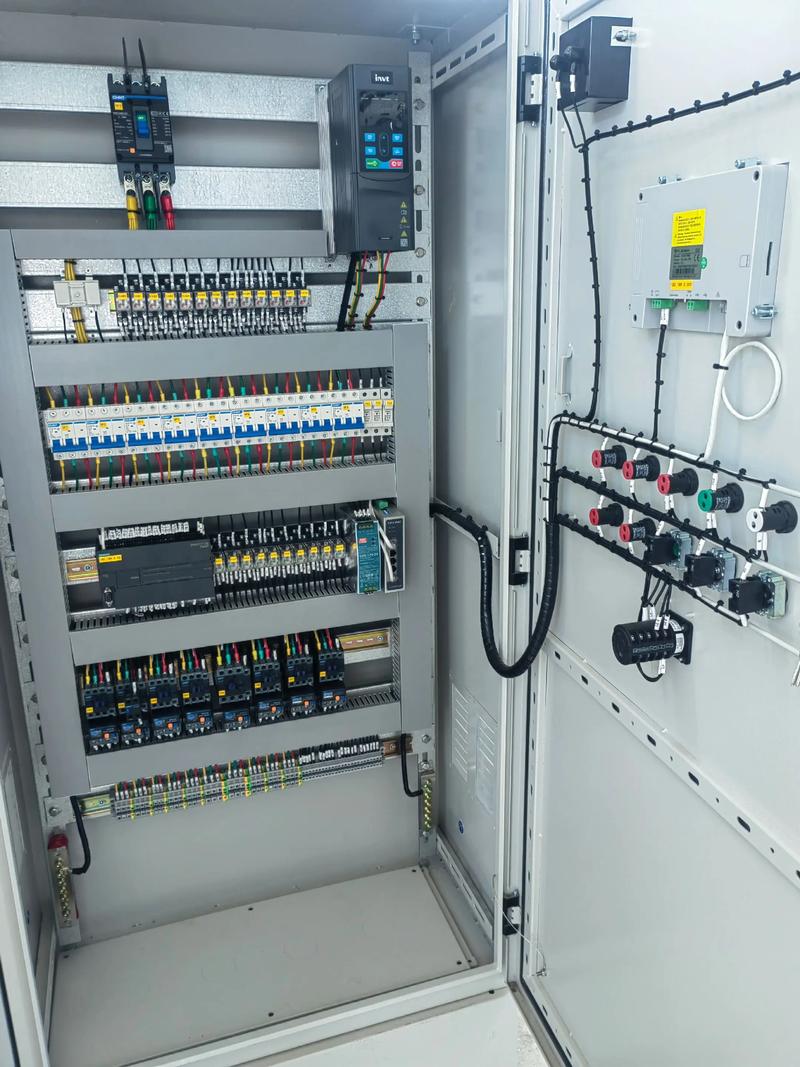

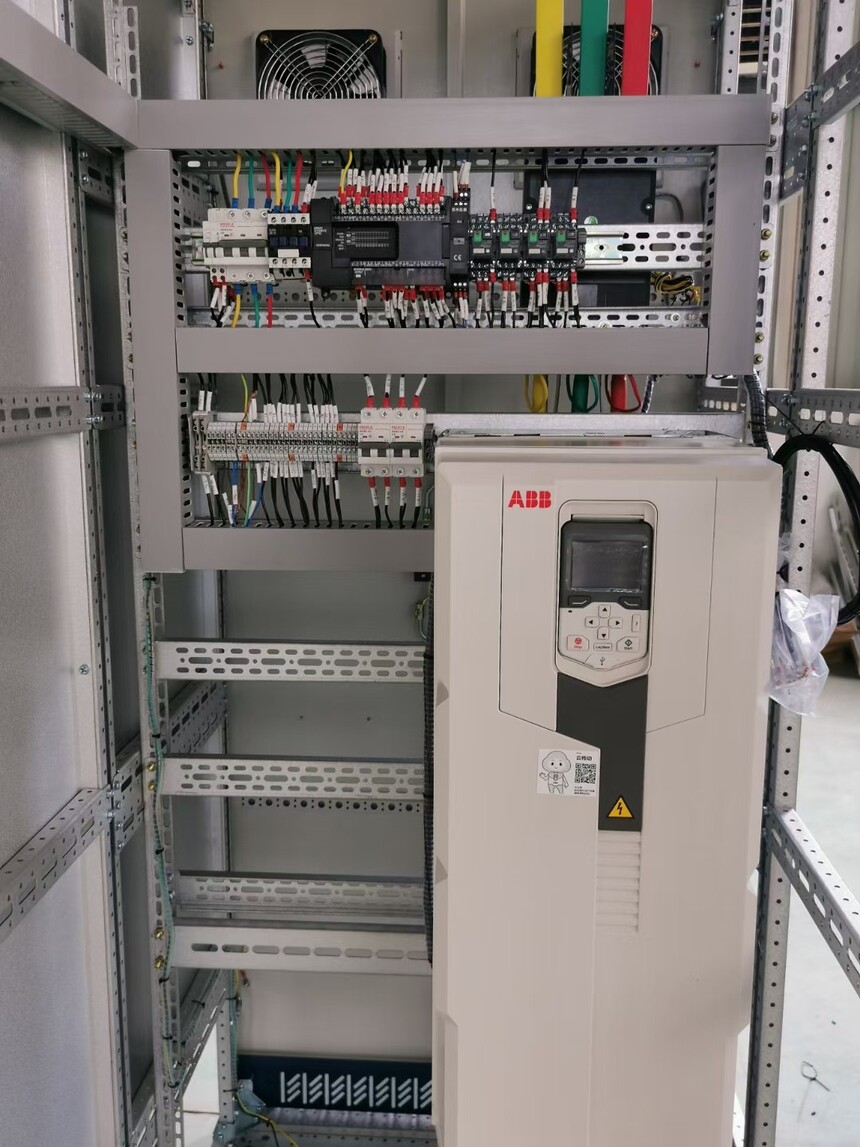

變頻控制柜內置PID模塊（或通過PLC集成PID功能），配合傳感器、變頻器、電機等組件，形成閉環調節回路，具體步驟如下：

1. 設定目標值與反饋信號采集

首先通過控制柜面板、上位機或模擬信號，設定被控量的目標值（如恒壓供水的0.4MPa、風機調速的500r/min）。同時，通過專用傳感器（壓力傳感器、流量傳感器、液位計等）實時監測被控量的實際值，將其轉換為4~20mA模擬信號或數字信號，反饋至PID控制器。

2. 誤差計算與信號處理

PID控制器將反饋的實際值與預設目標值進行對比，計算出誤差值\( e(t) \)（誤差=設定值-實際值）。部分高端控制柜會對誤差信號進行濾波處理，防止設定值突變或傳感器噪聲造成沖擊，保障計算準確性。

3. PID算法運算與控制量輸出

控制器根據預設的\( K_p、K_i、K_d \)參數，對誤差值進行比例、積分、微分三維運算，生成對應的控制信號。該信號被傳輸至變頻器，作為調整電機供電頻率的依據——若實際值低于設定值，算法輸出增量信號，變頻器提高輸出頻率，加快電機轉速以增大被控量；反之則降低頻率，減緩轉速。

4. 實時閉環優化調節

電機轉速調整后，被控量隨之變化，傳感器持續采集新的實際值并反饋至控制器，重復“誤差計算-算法運算-頻率調整”的循環。整個過程為毫秒級響應，通過動態迭代，使被控量穩定在目標值附近，實現高精度閉環控制。

三、PID參數整定方法（工程實踐核心）

參數整定直接決定調節效果，需遵循“先比例、后積分、微分最后加”的原則，常用方法如下：

1. 經驗試湊法（通用場景）

1. 令積分時間\( Ti=\infty \)、微分時間\( Td=0 \)，僅保留比例調節，逐步增大\( Kp \)至系統出現臨界振蕩，再將\( Kp \)調至振蕩消失值的60%~70%。

2. 固定\( Kp \)，設定較大\( Ti \)初值，逐步減小\( Ti \)至系統振蕩，再調至振蕩消失值的150%~180%，消除穩態誤差。

3. 若系統振蕩明顯，可加入微分環節，\( Td \)取不振蕩時臨界值的30%，普通工況建議保持\( Td=0 \)以避免噪聲干擾。

2. 專業整定方法（高精度需求）

• 齊格勒-尼科爾斯法：通過測試系統階躍響應，計算最優\( Kp、Ti、Td \)參數，適用于線性度較好的系統。

• 自整定功能：現代變頻控制柜支持一鍵自整定，通過注入階躍信號自動測算系統特性，生成初始參數，非線性負載需手動微調。

四、典型應用場景與注意事項

PID調節廣泛應用于恒壓供水、風機變頻調速、注塑機溫度控制等場景。實踐中需注意：

• 輸出限幅：將變頻器輸出頻率限制在電機額定頻率的合理范圍（通?！?0%），保護電機免受沖擊。

• 反饋斷線保護：設置斷線檢測閾值與時間，避免傳感器故障導致系統失控。

• 參數微調：超調時縮短\( Td \)、延長\( Ti \)；響應遲緩時增大\( Kp \)、縮短\( Ti \)。

河北變頻柜廠家德蘭電氣生產的變頻控制柜PID調節通過“信號反饋-算法運算-頻率調整”的閉環邏輯，結合三維參數優化，實現被控量的高精度、穩定控制，是工業自動化中節能與精準調控的核心技術。
