在電力系統運行過程中，浪涌電壓作為一種突發式過電壓現象，其幅值往往遠超設備額定工作電壓，可在微秒至毫秒級時間內對配電箱及后端用電設備造成不可逆損壞。配電箱作為電力分配與控制的核心節點，加裝可靠的浪涌保護裝置（SPD）、科學選型適配器件，是抵御浪涌沖擊、保障電力系統穩定運行的關鍵環節。本文將從浪涌保護核心原理出發，結合實際應用場景，深入探討配電箱浪涌保護器件的選型方法與注意事項。

一、配電箱浪涌保護核心原理

浪涌電壓的產生源于外部雷擊與內部操作過電壓兩大場景：外部雷擊包括直接雷擊和感應雷擊，前者通過避雷針、架空線路直接注入巨大能量，后者則通過電磁感應在導線中產生感應過電壓；內部操作過電壓則由斷路器合閘、電容器投切、設備啟停等操作引發，電壓幅值通常為額定電壓的2-5倍。浪涌保護的本質的是為浪涌電流提供一條低阻抗泄放通道，將多余的浪涌能量快速導入大地，同時鉗制被保護設備兩端的電壓在安全閾值內，避免過電壓擊穿設備絕緣層或燒毀電子元件。

從工作機制來看，浪涌保護裝置的核心是具有非線性伏安特性的敏感元件，其工作狀態隨電壓變化而動態切換。在正常工作電壓下，SPD呈高阻抗?fàn)顟B(tài)，幾乎不影響電力系統的正常運行，僅存在微弱的泄漏電流；當浪涌電壓襲來，電壓幅值超過SPD的啟動閾值（又稱動作電壓）時，敏感元件迅速擊穿或?qū)ǎ琒PD阻抗瞬間降至極低水平，形成浪涌電流泄放回路，將絕大部分浪涌電流導入大地；待浪涌電壓消退、系統電壓恢復正常后，SPD又自動恢復高阻抗?fàn)顟B(tài)，重新處于待命防護狀態。整個過程需在微秒級完成，既要確保浪涌能量充分泄放，又要避免自身?yè)p壞或影響系統供電連續性。

二、浪涌保護器件的核心類型及特性

配電箱浪涌保護器件的選型，首先需明確不同類型器件的特性與適用場景。目前主流的浪涌保護器件按核心元件分類，主要包括金屬氧化物壓敏電阻（MOV）、氣體放電管（GDT）、瞬態抑制二極管（TVS）及復合型SPD，各類器件在響應速度、通流能力、鉗位電壓等關鍵參數上存在顯著差異，適配不同層級的浪涌防護需求。

金屬氧化物壓敏電阻（MOV）是配電箱中應用最廣泛的浪涌保護器件，其核心材質為氧化鋅陶瓷半導體，具有響應速度快（納秒級）、通流能力強、鉗位特性好、體積小、成本低等優勢。MOV的伏安特性呈對稱型，兩端電壓超過額定電壓后，電流會急劇增大，從而實現鉗位保護；但在長期使用中，MOV存在老化現象，多次承受浪涌沖擊后可能出現漏電流增大、熱擊穿等問題，需搭配熱脫扣裝置實現失效保護。MOV適用于中低能量浪涌防護，可作為配電箱二級、三級浪涌保護的核心器件。

氣體放電管（GDT）以密封玻璃管或陶瓷管為外殼，內部填充惰性氣體，通過氣體電離導通實現浪涌泄放。其優勢在于絕緣電阻極高、泄漏電流極小、耐浪涌能量大，且不易老化，適用于高能量浪涌的初級防護；但響應速度較慢（微秒級），存在殘壓較高、導通后有續流等問題，單獨使用時難以滿足精密電子設備的防護需求，常與MOV、TVS組合使用，構成復合型SPD。GDT多用于配電箱一級浪涌保護，抵御雷擊等強能量浪涌。

瞬態抑制二極管（TVS）屬于半導體器件，采用雪崩擊穿原理工作，具有響應速度極快（亞納秒級）、鉗位精度高、漏電流小、無續流等特點，能精準鉗制浪涌電壓至設備安全閾值。但TVS的通流能力較弱，無法承受大能量浪涌沖擊，多用于精密電子設備的末級防護，或作為復合型SPD的輔助器件，彌補GDT、MOV在鉗位精度和響應速度上的不足。

復合型SPD是結合兩種及以上核心元件的優勢設計而成，如GDT+MOV、MOV+TVS等組合形式，既能通過GDT或MOV泄放大能量浪涌，又能通過TVS或MOV實現高精度鉗位，同時解決單一器件響應速度、通流能力、鉗位精度的短板，適用于對防護等級要求較高的配電箱場景，如數據中心、工業控制系統等。河北配電箱廠家德蘭電氣在其定制化配電箱產品中，便常采用優質復合型SPD，結合不同場景需求優化器件組合，強化浪涌防護的可靠性。

三、配電箱浪涌保護器件選型關鍵要素

浪涌保護器件的選型并非單純追求參數最優，而是需結合配電箱的安裝場景、供電系統類型、負載特性及防護層級，綜合考量各項關鍵參數，確保器件與系統適配，實現分級防護、精準防護。

（一）明確防護層級與場景需求

電力系統的浪涌防護遵循“分級泄放、逐級衰減”的原則，配電箱需根據所處位置確定防護層級，進而選擇對應器件。一級防護主要針對外部雷擊產生的強能量浪涌，安裝在建筑物進線總配電箱處，需選用通流能力強、耐能量沖擊的器件，如GDT或大通流容量MOV，建議標稱放電電流（In）不低于80kA（8/20μs波形），最大放電電流（Imax）不低于120kA；二級防護安裝在樓層或分區配電箱，用于衰減一級防護后殘留的浪涌能量，選用中大通流能力的MOV或復合型SPD，標稱放電電流（In）建議為40-80kA；三級防護安裝在終端設備前端配電箱，針對殘余小能量浪涌，需注重鉗位精度，選用TVS或小通流容量MOV，標稱放電電流（In）為10-40kA，同時確保鉗位電壓（Uc）與設備額定電壓匹配。

此外，場景環境也需重點考量：戶外配電箱或靠近架空線路的配電箱，受雷擊影響更大，需優先選用大通流能力、耐候性強的器件；工業場景配電箱常伴隨頻繁的設備啟停，內部操作過電壓頻發，需選用響應速度快、抗老化能力強的MOV；精密電子設備（如PLC、傳感器）前端配電箱，需選用鉗位精度高、無續流的TVS或復合型SPD，避免浪涌殘留電壓損壞設備。河北配電箱廠家德蘭電氣針對戶外、工業等不同場景，會在配電箱設計階段就結合環境特性選型SPD，從源頭保障設備運行安全。

（二）核心參數匹配原則

1.額定電壓（Un）：需與配電箱所在供電系統的額定電壓適配，確保正常工作時SPD不動作。對于220V單相供電系統，選用Un=275V的器件；380V三相供電系統，選用Un=420V或440V的器件，同時需考慮系統電壓波動范圍，預留10%-20%的余量，避免電壓波動導致SPD誤動作或損壞。

2.標稱放電電流（In）與最大放電電流（Imax）：標稱放電電流是SPD能多次（通常為20次）承受的浪涌電流幅值，反映器件的長期防護能力；最大放電電流是SPD單次能承受的極限浪涌電流幅值，反映器件的應急防護能力。選型時需根據防護層級和場景浪涌能量估算，確保In能覆蓋日常浪涌沖擊，Imax能抵御極端浪涌（如直接雷擊感應浪涌），避免因浪涌電流超過器件承受能力導致SPD燒毀。

3.鉗位電壓（Uc）：指SPD導通后兩端的最大電壓，是保障設備安全的關鍵參數，需小于被保護設備的最大允許浪涌電壓（Uwp）。通常要求Uc≤0.8Uwp，對于精密電子設備，鉗位電壓需控制在更低范圍，優先選用TVS或高精度復合型SPD，避免鉗位電壓過高擊穿設備絕緣。

4.響應時間：直接影響浪涌防護效果，響應速度越慢，浪涌電壓對設備的沖擊時間越長，損壞風險越高。一級、二級防護可選用響應速度為納秒級的MOV或微秒級+納秒級的復合型SPD；三級防護針對精密設備，需選用亞納秒級的TVS，確保浪涌電壓剛超過閾值就被快速鉗制。

（三）安裝與兼容性考量

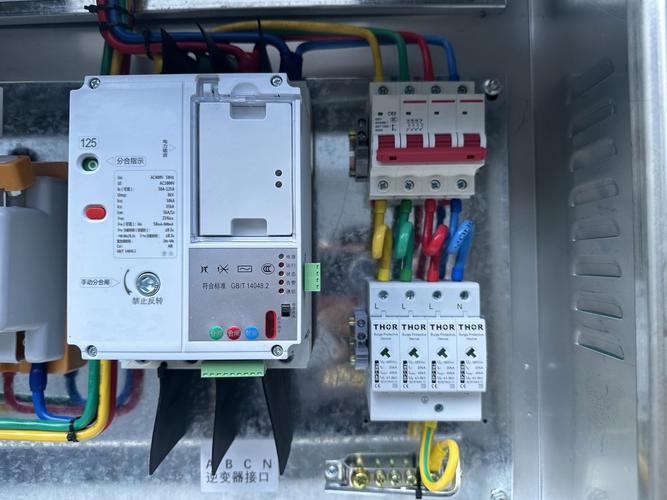

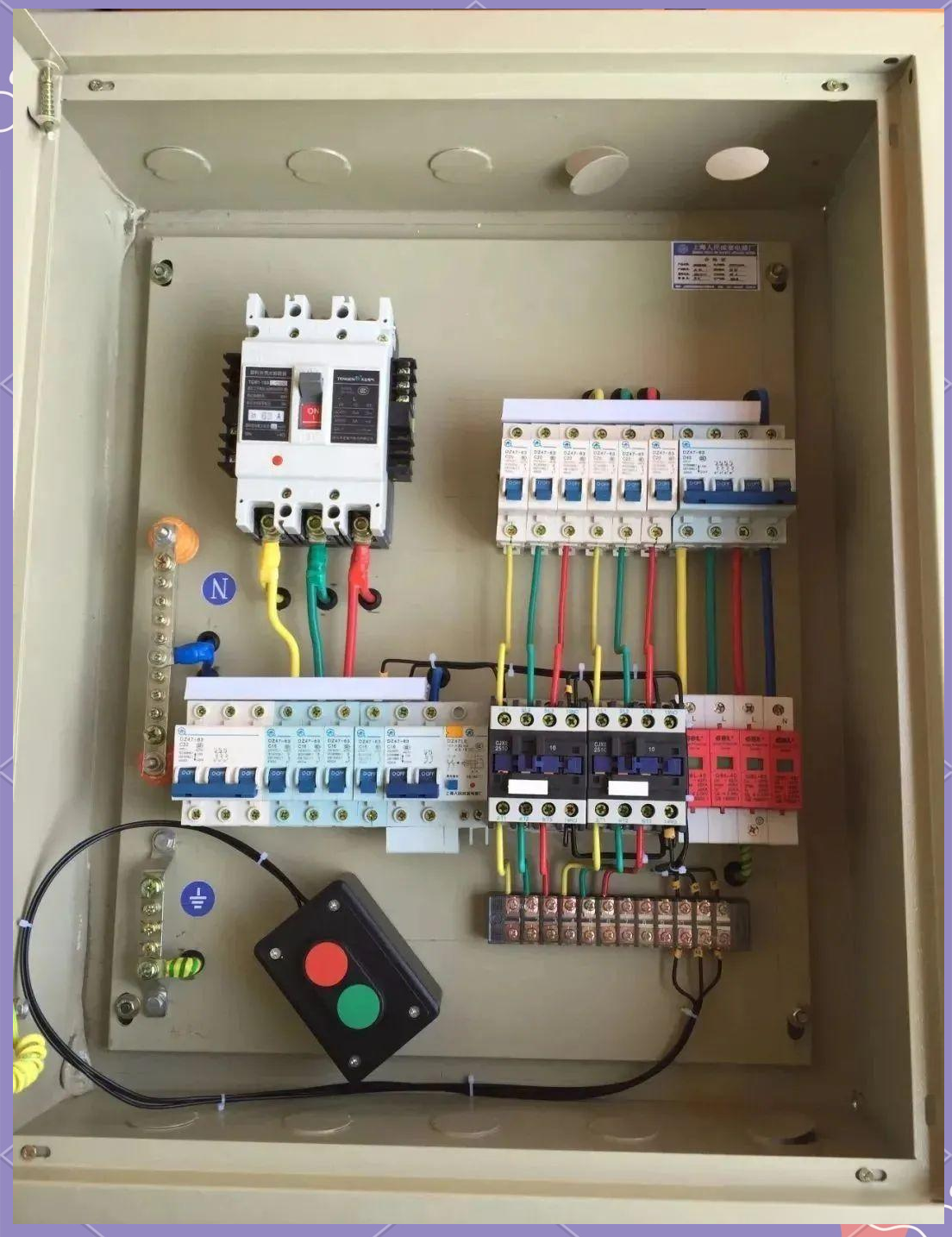

浪涌保護器件的選型需兼顧安裝空間與系統兼容性。配電箱內部空間有限，需根據安裝位置選擇合適體積的SPD，模塊化SPD便于安裝與更換，更適用于標準化配電箱；同時需考慮SPD的接線方式，串聯型SPD需與線路阻抗匹配，并聯型SPD需確保接地電阻符合要求（通常不大于4Ω），避免因接地不良導致浪涌能量無法有效泄放。河北配電箱廠家德蘭電氣在配電箱生產中，會預留合理的SPD安裝空間，搭配適配的接線結構，確保浪涌保護器件與箱體及內部元件完美兼容，提升防護效果。

此外，SPD需與配電箱內其他設備（如斷路器、熔斷器）兼容，避免SPD動作時引發斷路器誤跳閘，或熔斷器熔斷導致浪涌防護失效。建議在SPD前端串聯專用后備保護裝置（如SPD專用熔斷器），其額定電流需根據SPD的最大工作電流和通流能力設定，確保SPD正常工作時不動作，SPD失效或過載時快速熔斷，切斷電路。

四、選型注意事項與常見誤區

在實際選型過程中，需規避單一追求參數、忽視場景適配的誤區。部分用戶認為通流能力越大越好，盲目選用超大容量SPD，不僅增加成本，還可能因器件自身電容過大影響精密設備的正常運行，甚至在小能量浪涌沖擊時出現鉗位電壓過高的問題。正確做法是結合防護層級和場景浪涌能量，精準匹配通流能力，無需過度冗余。

同時，需重視SPD的失效保護功能。MOV等器件存在老化失效風險，若缺乏熱脫扣、短路保護等功能，失效后可能出現短路、起火等安全隱患，因此選型時需選用帶失效指示和熱脫扣裝置的SPD，便于及時發現器件故障并更換。此外，SPD的使用壽命與工作環境溫度、浪涌沖擊次數密切相關，高溫環境下需選用耐溫性能強的器件，頻繁受浪涌沖擊的場景需定期檢測并更換SPD。

最后，需符合相關國家標準與規范，如GB 18802.1《低壓配電系統的電涌保護器（SPD） 第1部分：性能要求和試驗方法》，確保選型的SPD通過認證，避免使用劣質器件導致防護失效。

配電箱浪涌保護的核心是通過科學的層級防護與精準的器件選型，構建全方位的浪涌抵御體系。選型過程中，需先明確防護層級、場景需求及設備特性，再圍繞額定電壓、通流能力、鉗位電壓、響應時間等核心參數，結合安裝兼容性與失效保護功能，選擇適配的浪涌保護器件。同時，需規避選型誤區，遵循國家標準，定期對SPD進行檢測與維護，才能最大限度發揮浪涌保護作用，保障電力系統與用電設備的安全穩定運行。未來，隨著電力電子技術的發展，復合型、智能化SPD將成為主流，為配電箱浪涌保護提供更高效、可靠的解決方案。
