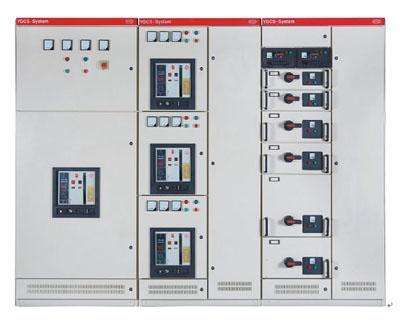

低壓配電柜按鈕指示燈顏色標準
本標準基于《電工成套裝置中的指示燈和按鈕的顏色》（GB 2682-81，雖已廢止但仍為行業核心參考依據）、《人機界面標志標識的基本和安全規則 指示器和操作器的編碼規則》（GB/T 4025-2010，等同采用IEC 60073：2002）及相關行業實踐制定，旨在統一低壓配電柜按鈕與指示燈的顏色使用規范，保障人身安全，便于操作與維修。
一、核心通用規定
1.1 可用顏色范圍
? 指示燈：僅限紅、黃、綠、藍、白色五種；
? 按鈕：包含紅、黃、綠、藍、黑、白、灰色七種。
1.2 核心選色原則
顏色選擇需嚴格依據功能屬性判定：按鈕按“按壓后引發的動作”選色，指示燈按“通電發光后反映的設備狀態/信息”選色。單靠顏色無法清晰表征功能時，需在器件本體或近旁補充圖形、文字符號（如“急停”“復位”標識）。
1.3 特殊信號要求
指示燈如需強化警示效果，可采用閃光模式，閃光信息主要用于：進一步引起注意、提示立即采取行動、反映信息與指令不符、表示狀態變化過程。閃光亮滅時間比建議為1:1至4:1，優先級越高的信息，閃爍頻率應越高。
二、指示燈顏色標準
指示燈顏色與設備狀態、功能含義嚴格對應，具體規范如下表：
顏色 | 核心含義 | 說明 | 應用示例 |
紅色 | 危險/告急 | 表示設備存在危險狀態，需立即采取行動 | 潤滑系統失壓；溫度超安全極限；保護器件動作停機；存在觸及帶電/運動部件的危險 |
黃色 | 注意/異常 | 表示設備狀態異常，或即將達到臨界狀態 | 溫度/壓力超出正常范圍；設備僅能承受短時過載；部件未到位提醒 |
綠色 | 安全/正常 | 表示設備處于正常狀態，允許運行或準備運行 | 冷卻通風系統正常；自動控制系統運行正常；機器準備起動；支路開關斷開（安全無電） |
藍色 | 強制性操作/特定設定 | 用于紅、黃、綠三色未覆蓋的特定功能指示，多與操作人員強制性動作相關 | 遙控指令指示；選擇開關“設定”位置；復位功能確認 |
白色 | 無特定含義/通用信息 | 無法用紅、黃、綠、藍準確表征時使用，或用于通用狀態指示 | 主電源供電指示；支路開關閉合（供電正常）；“執行”指令確認 |
三、按鈕顏色標準
按鈕顏色直接關聯操作功能，不同顏色對應固定操作屬性，具體規范如下表：
顏色 | 核心功能 | 說明 | 應用示例 |
紅色 | 緊急停止/斷電/事故處理 | 按下后必須使設備立即停止運行或切斷電源，急停按鈕需采用蘑菇頭樣式并加裝防護擋圈 | 緊急停機按鈕；故障停機按鈕；帶停止功能的復位按鈕 |
黃色 | 異常干預/風險規避 | 用于處理設備不正常狀態，避免事故擴大 | 異常狀態干預按鈕；過載保護干預按鈕 |
綠色 | 正常起動/通電 | 優先用于設備正常啟動操作，也可用于局部啟動控制 | 電動機正常起動按鈕；開關柜合閘按鈕；裝置局部啟動按鈕 |
藍色 | 單一復位/特定指令 | 用于紅、黃、綠未覆蓋的特定操作，優先分配給復位功能 | 保護繼電器復位按鈕；特定功能設定按鈕 |
黑/白/灰色 | 通用功能/雙用操作 | 無特定功能指向，不可用于單一停止/啟動操作 | 一鈕雙用的“起動-停止”按鈕；點動/微動按鈕（優先黑色）；通用輔助操作按鈕 |
四、特殊場景補充規定
4.1 帶燈按鈕要求
帶燈按鈕需同時遵循按鈕顏色和指示燈顏色規范，當選色存在沖突或困難時，允許采用白色燈光。帶燈按鈕的燈光狀態需與操作邏輯匹配：按壓后執行指令的按鈕，燈亮表示指令已執行，燈滅表示待執行；指示操作需求的按鈕，燈亮表示需按壓操作，按壓后燈滅。嚴禁將帶燈按鈕作為事故按鈕使用。
4.2 一鈕雙用操作規范
對于交替按壓可切換“起動-停止”“通電-斷電”功能的按鈕，嚴禁使用紅、綠兩色，必須采用黑、白或灰色，避免操作人員誤判。
4.3 顏色一致性要求
同一套低壓配電系統中，相同功能的按鈕和指示燈必須采用統一顏色，形成固定認知模式，降低誤操作風險。例如：所有緊急停機按鈕均為紅色蘑菇頭，所有正常起動按鈕均為綠色。
五、注意事項
? GB 2682-81雖已廢止，但目前無直接替代標準，其核心顏色邏輯仍為行業主流遵循依據，同時需結合GB/T 4025-2010與現場實際需求執行；
? 高壓配電柜顏色標準與低壓存在差異（如高壓柜運行指示燈多為紅色），需注意區分，不可混淆套用；
? 按鈕和指示燈的安裝面板及盒體需采用金屬材質，并與設備總接地母線可靠連接，提升安全防護性能。
