配電柜內熱繼電器的選型標準與特點

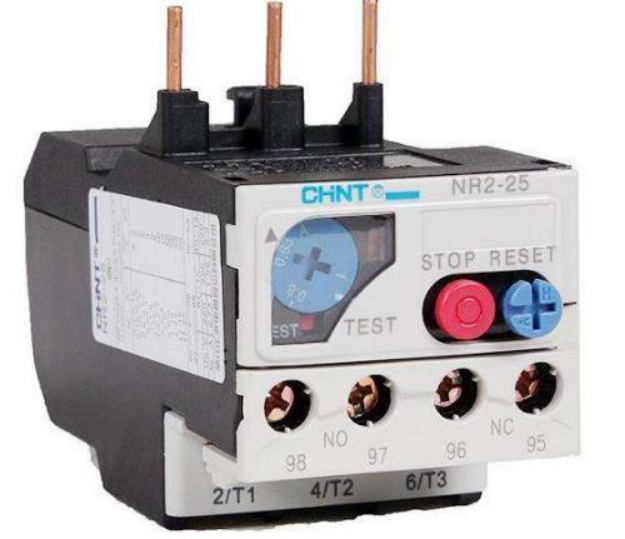

配電柜與我們的生活緊密相關，其中熱繼電器在配電柜中是不可缺少的它使用也比較廣泛，熱繼電器比較復雜它由熱元件、觸點系統、動作機構、復位按鈕和整定電流裝置組成，它的作用是對負載設備進行過流和過熱保護從而保護電氣設備的損壞。正因?yàn)橛袩崂^電器的應用讓電氣事故得到了大幅度降低，也保護了負載設備，有效的避免了事故及損失。下面由德蘭電氣配電柜廠家的小編為大家介紹一下熱繼電器的各項標準。

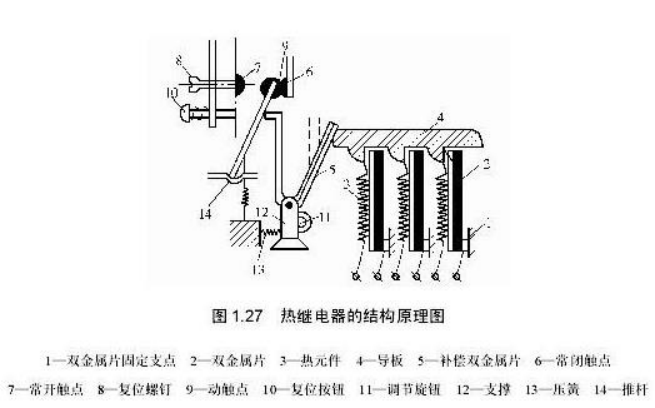

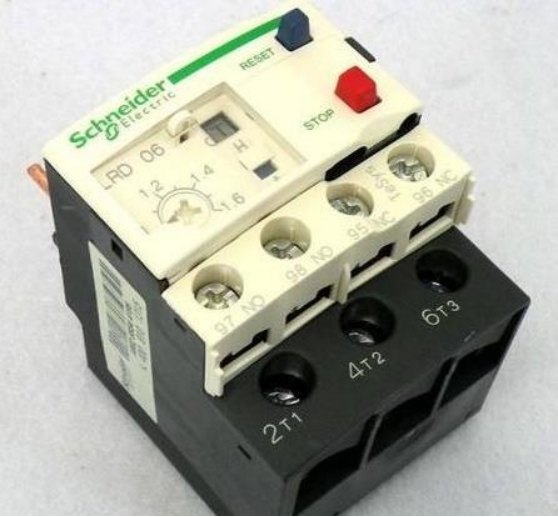

它的結構如下圖如示。

一、熱繼電器的用途

配電柜內的熱繼電器在配電柜中使用的很廣泛其主要作用是用來對三相異步電動機進行過載保護從而保護繼電器。熱繼電器是將電動機控制電路斷開，實現電動機斷電停車，起到過載保護的作用它其中的工作原理是過載電流通過熱元件后、使雙金屬片加熱彎曲去推2動動作機構來帶動觸點動作。熱繼電器在配電柜中只能用作過載保護，不能用作短路保護是因?yàn)殡p金屬片受熱彎曲過程中，熱量需要很長的時間的傳遞，熱度過高時電動機控制電路斷開從而起到過載保護。

二、熱繼電器的選用標準

選擇配電柜內的熱繼電器整定電流等于或略大于電動機PE的額定電流就可以這是熱繼電器選用的主要標準。在結構型式上，我們可以選用帶斷相保護裝置的熱繼電器，人們大多對于三角形接法的電動機往往都選用三相結構。但是對于短時工作制的電動機，如機床刀架或工作臺快速進給的電動機以及長期運行、過載可能性很小的電動機載保護。

三、熱繼電器的安裝要求

配電柜內的熱繼電器需要安裝在其他發熱電器的下方。柜內需要規劃區域其中整定電流裝置的位置一般應安裝在邊，必須要保證在進行調整和復位時的安全和方便。在接線的時候應把接點緊密可靠，出線端的導線應過粗或過細，來以防止軸向?qū)徇^快或過慢，從而導致熱繼電器動作不準確。

四、熱繼電器的使用注意事項

1、配電柜內的熱繼電器的熱元件應串接在主電路中，其常閉控制觸點應串接在控制電路中。

2、熱繼電器的整定電流必須按電動機的額定電流自行調整。絕對不允許彎折雙金屬片。

3、一般熱繼電器應置于手動復位的位置上，若需要自動復位時，可將復位調節螺釘以順時針方向向里旋足

4、熱繼電器因電動機過載動作后，若要再次啟動電動機，必須待熱元件冷卻后，才能使熱繼電器復位，一般復位時間:對自動復位需5分鐘;對手動復位需2分鐘。

5、接觸器的自鎖常開觸點KM必須與啟動按鈕SB2并聯。

6、在啟動電動機時，必須在按下啟動按鈕SB2的同時，還應按住停止按鈕SB1，以保證萬一出現故障可立即按下SB1，防止擴大事故
