高低壓配電柜中按鈕開關的作用

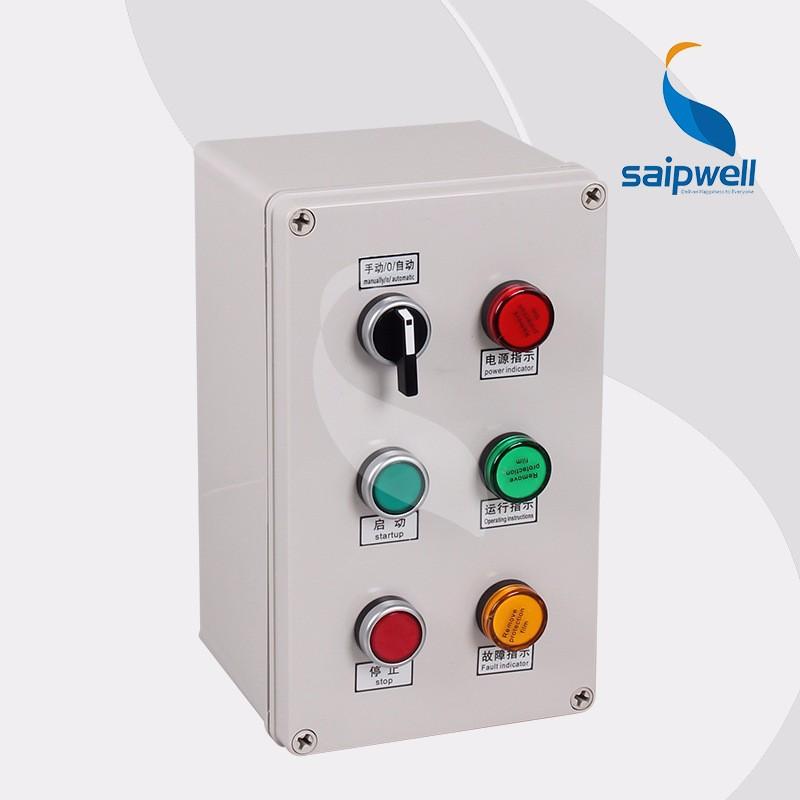

高低壓配電柜中的元器件品類繁多，通常一個控制柜中有各式各樣的元器件，今天河北高低壓配電柜廠家德蘭電氣的小編為大家講解一下柜內常見的一種電氣元件，它就是按鈕開關?；旧厦總€(gè)配電控制柜中都會用到它，按鈕開關被用作普通低壓通斷啟?；蜃詣?dòng)化控制柜中的手動和自動切換開關。有的按鈕開關自帶信號顯示功能，用來區分不同場合的信號燈指示作用。

按鈕開關是配電柜電路中最常見的控制元件，也是用得最多的控制元件。按鈕開關種類很多，體積大的小的都有，形狀圓的方的都有，按照動作情況分類，可以分為兩類一類是普通按鈕開關(不帶自鎖裝置，自動返回式按組)，另一類是帶記憶鈕(有自鎖裝置，不能自動返回式)。

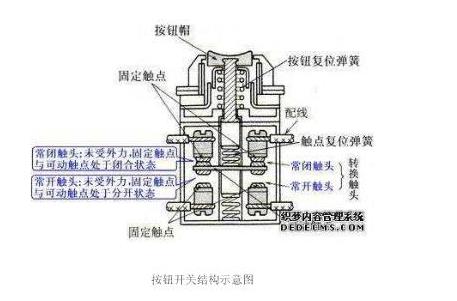

普通按鈕開關是低壓配電柜中最常見的開關。普通按鈕開關有單按鈕(紅色和綠色兩種)、雙聯按鈕(紅綠兩種色)、三聯按鈕(紅綠黑三種顏色)和多按鈕組合型按鈕開關，下圖為單按鈕和雙按鈕開關的結構圖.

由圖中可見，普通按鈕開關結構是很簡單的。當按壓按鈕時，按細開關的聯動桿帶動動觸點先與上層定觸點(常閉動斷觸點)分開而下移。動觸點聯片下面的彈簧被壓縮、按鈕下面的復位彈簧被壓縮。當按位移到一定位置時，動融點與下層的定觸點(常開動合觸點)閉合，下層觸點接通，一且按鈕壓力取消，銨鈕和動觸點聯片會在其復位彈簧的作用下，自動返回原位置;動觸點先與下層定觸點斷開，然后再與上層的定觸點閉合。

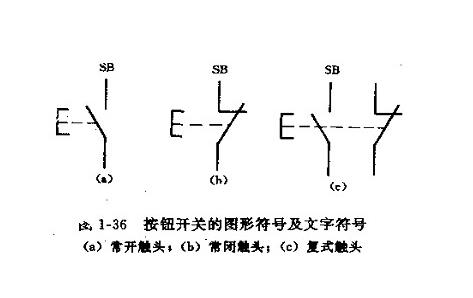

目前高低壓配電柜中使用的普通按鈕開關的電氣符號如圖中所示

普通按開關常見的類型有LA2、LA18型、LA19型、LAY型等等，普通按細開關有的還帶有指示燈帶記憶(有自鎖機構)按鈕開關與普通按鈕開關的區別，就在于帶記憶按細開關有自機構。自鎖按開關(記憶按鈕)用手按動一次，它的狀態就改變一次。

例如自鎖按組開關原始狀態為常閉觸點閉合、常開觸點斷開;我們第一次按動按鈕，按鈕會通過機械機構鎖住不動，常閉觸點先斷開，常開觸點接著閉合，這種狀態可以一直保持下去，一直到第二次按動按鈕時，按鈕開關才恢復為原狀態。圖1-5-10是帶記憶按鈕開關的電氣圖形符號。

目前低壓配電柜的電源開關就是帶記憶的按鈕開關。一般帶記憶的按鈕開關，其觸點通斷電流的能力很低，不允許頻繁按動，所以這類開關只能用于不頻繁動作、通斷電流5A以下的線路中。

目前市場上按鈕開關種類的很多，不同的廠家的規格和型號也有區別，按鈕開關作為一種直觀的啟動開關一直被河北高低壓配電柜廠家廣泛使用。在使用過程如發現接觸不良或損壞應及時更換檢修。
