配電柜中變壓器的選型與分類

變壓器對于大家應該不陌生了，日常生活中也是隨處可見，其實它在配電柜中的應用也是比較多的，其作用主要用來給控制回路的元器件供電（中間繼電器、指示燈、散熱風扇等）。目前常用的是控制變壓器，其電壓一般為380V/220v，那變壓器有哪些種類，在配電柜線路中應怎樣選用呢，今天石家莊配電柜廠家德蘭電氣的小編給大家詳細介紹下。

變壓器的種類很多，按照變壓器結構分類，可分為單相變壓器、單相自變壓器、三相變壓器、三相自變壓器;按照變壓器作用分類，可分為電力變壓器、控制變壓器、升壓變壓器、降壓變壓器、整流變壓器、電爐變壓器、特殊變壓器等。

1.單相變壓器結構和分類(控制變壓器)

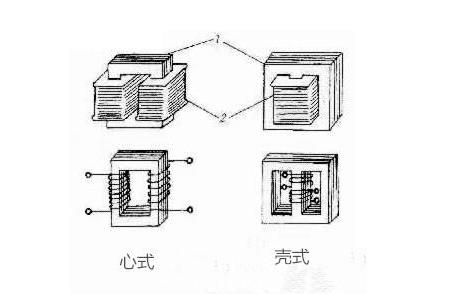

配電柜單相變壓器有殼式和心式變壓器兩種類型，但殼式單相變壓器用的最多，一般儀器和配電柜控制回路中幾乎都有單相殼式變壓器，有關單相變壓器的結構和電氣符號請見下圖。

配電柜單相變壓器副邊(次級)有的只有一個繞組，只軸出一種電壓:有的副邊有一個繞組，但有幾個抽頭引出，可輸出幾種電壓有的副邊有多個繞組，分別輸出電壓。單相變壓器副邊

石家莊配電柜變壓器輸出幾種電壓時，其電壓值一般為6.3V、24V、36V、110V幾種。單相變壓器常用于整流電路，這種變壓器又稱為單相整流變壓器。單相變壓器也常用于安全照明(36V交流電壓)，因此這種變壓又稱為單相照明變壓器，而交流36V電壓稱為安全電壓。

2.三相變壓器結構和接線方法

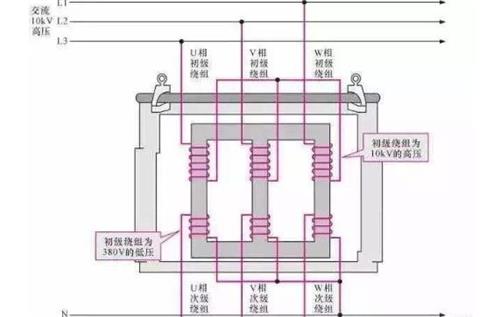

配電柜三相變壓器又常常稱為動力變壓器或三相電源變壓器，三相變壓器為心式變壓器，它有三個原邊繞組和三個副邊套組，一個原邊繞組與一個副邊繞組組成一相繞組，一相繞組套于鐵心的同一個心柱上。三相變壓器有三個鐵心柱，有三相繞組。三相變壓器結構與電氣符號見下圖。

配電柜三相變壓器原邊和副邊繞組有以下幾種連接方式：三角形/三角形－5、星形/三角形、星形/星形－12、三角形/星形連接較為常見。三相變相器以上常見四種連接方式可見下圖

經過上面石家莊配電柜廠家德蘭電氣的小編介紹了單相變壓器和三相變壓器分類和結構，對這兩種變壓器的選用和區分有了進一步了解。在配電柜實際安裝接線中要注意區分避免出錯。在實際選用變壓器時要特別注意變壓器的電壓等級（原、副邊電壓值）和變壓器的容量。變壓器容量是指變壓器電壓與電流的乘積。
