如果看懂配電柜主電路原理圖

隨著科技的進步，各類的電力設備不斷的更新?lián)Q代，對于剛剛從事電力設備的維護人員面對配電柜內復雜的強弱電一體化線路，檢修不知如何下手。因此要想看懂電氣原理圖，必熟記電氣圖形符號所代表的電氣設備、裝置和控制元件。在此基礎上才能看懂電氣原理圖，看電氣原理圖的一般方法是先看主電路，后看輔助電路，并根據輔助電路各小路中控制元件的動作情況，研究輔助電路對主電路的控制情況，下面就由石家莊配電柜生產廠家德蘭電氣的小編來為大家講解一番。

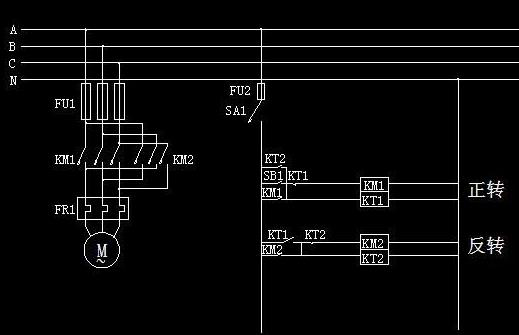

配電柜主電路的識別方法和步驟如下：

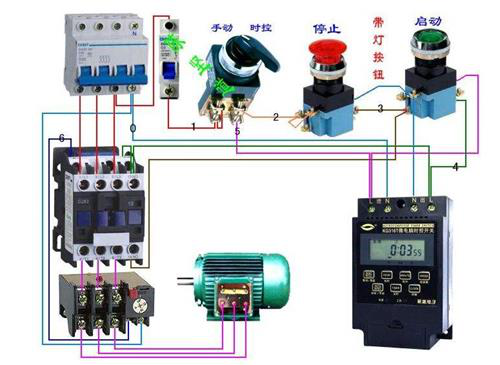

第一步:看配電柜內用電器

用電器所在的電路是主電路，用電器是指消耗電能或者將電能轉變?yōu)槠渌芰康碾姎庠O備、裝置等，如電動機、電護等，看圖時要首先看清楚主電路中有幾個用電器，它們的類別、用途、接線方式以及一些不同的要求等，圖中的用電器是一臺三相異步電動機啟動和停止受接觸器KM控制。

第二步:弄清楚主電路中的用電器控制方式

用電器是有什么樣的控制元件控制，是用幾個控制元件控制。如圖中三相異步電動機啟動與停止是受接觸器KM控制實際電路中對用電器的控制方法有很多種，有的用電器只用開關控制，有的用電器用啟動置，有的用電器用接器其他維電器控制，有的用電器是用程序控制器控制，面有的用電器直接用功率放大集成電路控制。正因為用電器種類多，所以對用電器的控制方法就有很多種，這就要求我們分析清主電路中的用電器與控制元件的對應關系。

第三步:弄清楚配電柜主電路除用電器以外其他元器件作用

主電路外的其它元器件以及這些元器件所起的作用，例如在下圖中，主電路除用電器三相異步電動機外還有刀開關QK和熔斷器FU兩個元件，刀開關QK是總電源開關，也就是使電路與電源相接通或斷開的開關FU熔斷器起到對電路短路的保護作用，即電路發生短路時，熔斷器的熔體立即熔斷，使負載與電源斷開主電路中各元器件和用電器一般情況下都比輔助電路中的控制元件要少，看主電路時，可以順著電源引入端朝下逐次觀察。

第四步，看配電電源等級

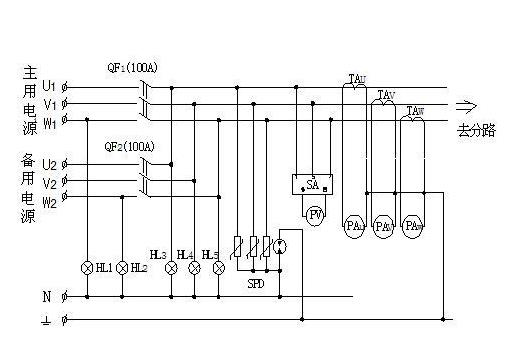

要了解電源的種類和電壓等級，電源有直流電源和交流電源兩種類型直流電有的是直流發電機供給，也有的是整流設備供給，直流電源常見的電壓等級為660V、220v、110v、24V、12V等，交流電多數情下是由三相交流電網供電，有時也用交流發電機供電。交流電源低電壓等級有380V、220V、110V、36V、24V等，頻率多為50HZ(高頻交流發電機發的交流電率不是50H)在圖中電路電源來自小母線匯流排，電源為380V交流三相電，電壓頻率為50Hz。

以上就是河北配電柜廠家分享給大家識別配電柜內主電路原理圖的方法和步驟，配電柜用途不同，不現場合，其負載和柜內配置也不相同。但總的來說，只有掌握了電路控制原理才能在以后的電工操作過程中不出差錯。方便安裝和檢修各類配電柜設備。
