低壓配電柜的電流互感器工作原理

今天我們石家莊配電柜廠家德蘭電氣的小編為大家講解一下高低壓配電柜中的元器件電流互感器，它是目前在配電柜中應用較廣的一種電氣元件，一般跟電流顯示儀表搭配使用。主要用于將被測試的交流大電流按比例的變成為容易測量的小電流，以便用安培計進行測量。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。電流互感器二次線圈所接儀表和繼電器的電流線圈阻抗都很小，所以正常情況下，電流互感器在近于短路狀態下運行。

通過電流互感器測量交流大電流時，小量程電流計測得的數值乘電流互感 TA器的變比，就是線路中被測大電流的實際值要注意的是，有的電流計和電流互感器是配套使用的，這樣的電流計盤面所標值是擴大后的數值，也就是在測量電流選用配套的電流計和電流互感器時，則電流計指針?biāo)甘镜闹稻褪菍?shí)際電流值。

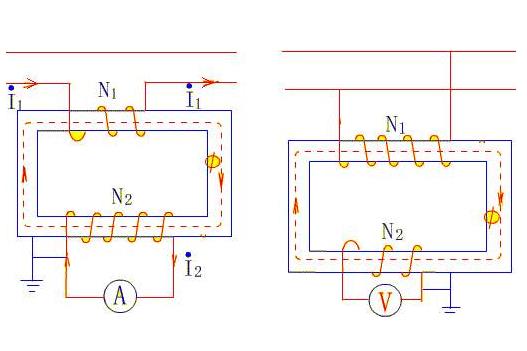

電流互感器原邊繞組匝數很少(只有1匝或幾匝)，而副邊繞組匝數多。電流互感器原邊繞組申接于被測線路中，而副邊繞組接電流計。

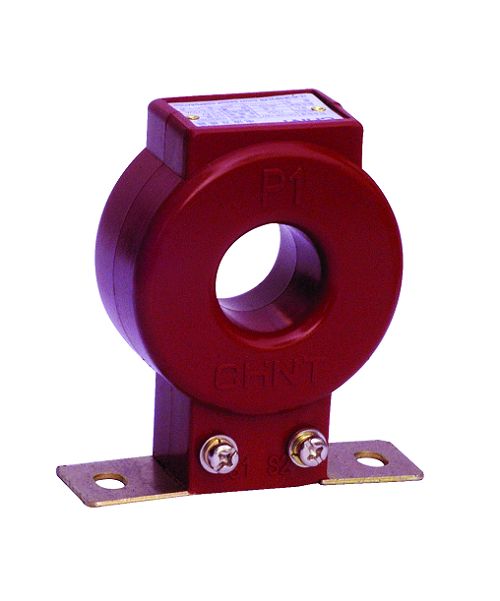

圖中所示為L(zhǎng)QC0.5型低壓電流互感器的外形圖和電氣符號圖。

圖中所示電流互感器的原邊只有一個繞組，而副邊(次級)有兩個繞組，這種電流互感器國家標準稱為在一個鐵心上有兩個次級繞組的電流互感器。次級兩個繞組是供不同電流計接線用的。例如電流互感器標明為1:5/10，說明次級所使用的電流計有兩種，一種是1:5的電流計，另一種是1:10電流計，兩種變比不同的電流計只要對應接上電流互感器的次級繞組，所測得的值都是實際線路電流值。電工儀器中的測流錯(電流錯)是電流互感器的一種變形。測流如圖所示。

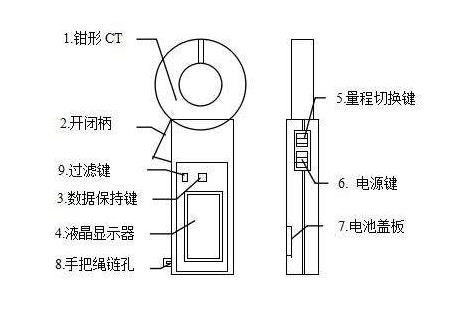

由下圖中可見，測流鉗的鐵心如同一個鉗子，測電流時將鉗口壓開，引入被測導線，然后閉合口(松開手動桿)，則儀表就指示出電流值。

各類配電柜中的電流互感器除用來測電流外，更常用于測量三相正弦交流電路的用電量，在配電柜計量柜中，由于電流過在，有的達到幾千安培，因此電度表并不是直接接在線路中，而是用電流互感器與三相電度表相配合使用，用以測電路的用電量。圖中所示為利用三個電流互感器(變比相同)與功率表(電度表)配合使用測三相電路用電量的接線圖。

石家莊配電柜中電流互感器的使用讓儀表顯示更加直觀，方便接線和安裝，因?yàn)槭嵌胃袘?yīng)弱電，一般都低于24V屬人體安全電壓，提高了操作人員的安全性。尤其在計量裝置配電柜中減化了強電硬接線，節約材料和安裝工時。受到電工作業人員的歡迎。
