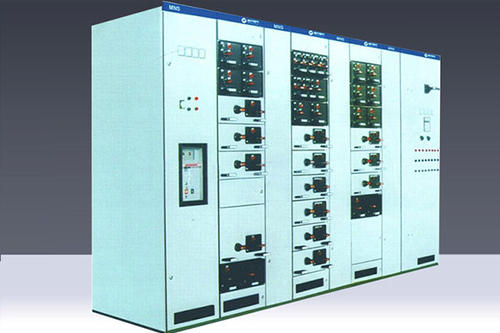

配電柜內線路編號講解

電是我們工業生產與家庭生活的主要能源之一，它的使用，歸功于配電柜，可能有人對配電柜不太了解，現在石家莊配電柜廠家德蘭電氣的小編就給大家分享配電柜中配線原理，怎樣看懂配電柜中線路連接線號。

一：配電柜接線圖提醒

1、現在的配電設施分為民用和工業用，兩者差別不是很大，民用的只有兩根線，一根火線一根零線，進線端火線的標識是L，零線的標識是N。

2、家用的配電柜，一般是由一個總開關和若干個分線開關組成；總開關多帶有漏電保護功能，接線時，火線多用紅色線走線，零線為藍色、黑色或者黃色；如果是單開關配電，開關必須接火線。

3、相對于民用配電設施，工業配電設施要復雜點，工業用電，一般是三相380V電壓的交流電；入箱線是四根線纜，其中三根是火線，一根是零線，線纜線徑都很粗。

4、工業配電柜的進線，必須有一個主控制開關，之后從主控制開關分線出去，如果使用的機器功率很大，口徑必須足夠粗；三根火線進線，接空氣開關的入線端，零線與機器引線的零線相連。

5、如果需要220電壓，可從任意火線引出一根作為火線，再從零線上引出一根零線；工業配電柜的走向，一定要整潔規則，接線線頭一定壓緊。如果配電柜箱門上帶有開關指示燈，等在接線時，一定要接緊，以免不通電。

二：配電柜中線路連接線號

有專業的標準號，有些根據具體使用部件加號碼管自己打印。你所應關注的不應該是號碼，你應該關注的是顏色，號碼只是方便接線，能快速了解通路像保護線PE是黃綠線，中性線N是淺藍色。交流和直流動力電路用黑色，交流控制線路用紅色。直流控制電路用藍色。用作控制電路連鎖的，如果與外部電路連接，并且開關斷開還帶點的，用橘黃色或黃色，與保護電路連接的用白色。

三：電氣原理圖與接線圖的看圖方法

凡導線走向相同的可以合并，用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。

在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。

另外，導線及套管、穿線管的型號、根數和規格應標注清楚，接線圖與實物相對照不難看懂。

以上就是石家莊配電柜生產廠家德蘭電氣為大家分享的一些配電柜線路編號的知識，如果大家還有什么不懂的，可以聯系我們的小編溝通交流。
