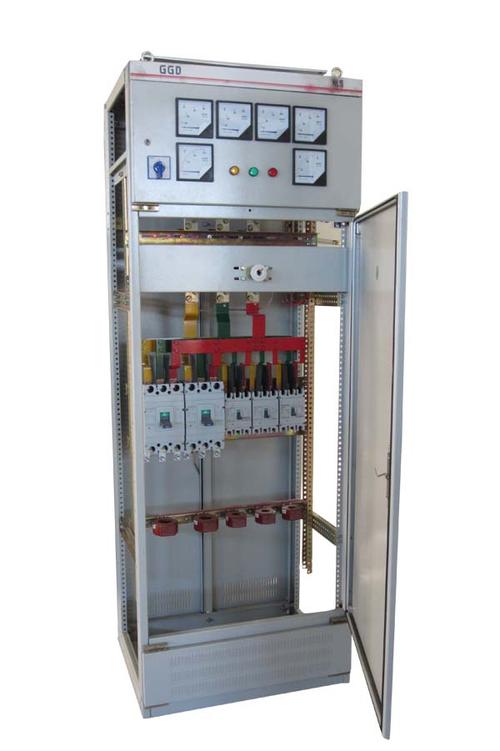

低壓配電柜設計裝配規范
如今各類配電柜設備多種多樣，雖然品類繁多，但是它也是有一定規范和標準的。今天石家莊配電柜廠家德蘭電氣來為大家詳細講解一下低壓配電柜在設計生產時的一些注意事項：
1、根據電柜內設備的防護等級，需要考慮電柜防塵以及防潮功能，一般使用的設備主要為：空調，風扇，熱交換器，抗冷凝加熱器。同時根據柜體的大小合適的選擇不同功率的設備。關于風扇的選擇，主要考慮柜內正常工作溫度，柜外較高環境溫度，求得一個溫差，風扇的換氣速率，估算出柜內空氣容量。
2、功率部件(變壓器，驅動部件，負載功率電源等等)與控制部件(繼電器控制部分，可編程控制器)要分開安裝。但是并不適用于功率部件與控制部件設計為一體的產品，變頻器和相關的濾波器的金屬外殼，都應該用低電阻與電柜連接，以減少高頻瞬間電流的沖擊。理想的情況是將模塊安裝到一個導電良好，黑色的金屬板上，并將金屬板安裝到一個大的金屬臺面上。噴過漆的電柜面板，DIN導軌或其他只有小的支撐表面的設備都不能滿足這一要求。
3、確保傳導柜中的接觸器有滅弧功能，交流接觸器采用R－C抑制器，直流接觸器采用“飛輪”二極管，裝入繞組中。壓敏電阻抑制器也是很有效的。
4、配電柜組裝時如果設備運行在一個對噪聲敏感的環境中，可以采用EMC濾波器減小輻射干擾。同時為達到較優的效果，確保濾波器與安裝板之間應有良好的接觸。
5、信號線較好只從一側進入配電柜，信號電纜的屏蔽層雙端接地。如果非必要，避免使用長電纜。控制電纜較好使用屏蔽電纜。模擬信號的傳輸線應使用雙屏蔽的雙絞線。低壓數字信號線較好使用雙屏蔽的雙絞線，也可以使用單屏蔽的雙絞線。模擬信號和數字信號的傳輸電纜應該分別屏蔽和走線。不要將24VDC和115/230VAC信號共用同一條電纜槽！在屏蔽電纜進入電柜的位置，其外部屏蔽部分與電柜嵌板都要接到一個大的金屬臺面上。
6、電機電纜應獨立于其它電纜走線，其較小距離為500mm。同時應避免電機電纜與其它電纜長距離平行走線。如果控制電纜和電源電纜交叉，應盡可能使它們按90度角交叉。同時必須用合適的夾子將電機電纜和控制電纜的屏蔽層固定到配電柜安裝板上。
7、為有利的抑制電磁波的輻射和傳導，變頻器的電機電纜必須采用屏蔽電纜，屏蔽層的電導至少為每相導線芯的電導的1/10。
8、中央接地排組和PE導電排要接到橫梁上(金屬到金屬聯接)。它們要在電纜壓蓋處正對的附近位置。中央接地排額外還要通過另外的電纜與保護電路(接地電極)連接。屏蔽總線用于確保各個電纜的屏蔽連接可靠，它通過一個橫梁實現大面積的金屬到金屬聯接。
9、不能將裝有顯示器的操作面板安裝在靠近電纜和帶有線圈的設備旁邊，例如電源電纜，接觸器，繼電器，螺線管閥，變壓器等等，因?yàn)樗鼈兛梢援a(chǎn)生很強的磁場。
10、為配電柜低壓?jiǎn)卧?，繼電器，接觸器使用熔斷器以保護。當對主電源電網的情況不了解時，建議較好加進線電抗器。
11、設計控制柜體時要注意EMC的區域原則，把不同的設備規劃在不同的區域中。每個區域?qū)υ肼暤陌l(fā)射和抗擾度有不同的要求。區域在空間上較好用金屬殼或在柜體內用接地隔板隔離。并且考慮發熱量，進風風扇與出風風扇的安裝，一般發熱量大的設備安裝在靠近出風口處。進風風扇一般安裝在下部，出風風扇安裝在柜體的上部。
12、保證傳動柜中的全部裝置接地良好，利用短和粗的接地線接入到公用接地點或接地母線排上。接入到變頻器的任何控制設備(比如一臺PLC)要二者共地，一樣都要使用短和粗的導線接地。較好選用平扁導體(例如金屬網)，因?yàn)樵诟哳l時阻抗較低。
以上就是河北配電柜廠家德蘭電氣的技術人員為大家分享的一些設計經驗，如果有什么需要補充的歡迎大家與我們的小編來進行技術交流。
