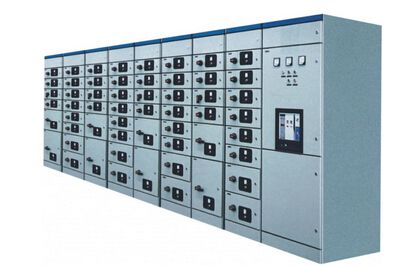

低壓配電柜裝配的基本要求

現在低壓配電柜對于大家來說已經不算陌生了，那么它是怎么組裝生產的呢？組裝有哪些要求規范呢？下面就由石家莊配電柜廠家德蘭電氣為大家詳細講解一下：

一、基本要求：

1、低壓配電柜的裝配，應根據其產品排列圖或產品設計規范書、材料清單、電氣原理圖和接線圖等進行。

2、裝配前應認真檢查和核對所領零部件、電器元件等材料的型號規格、參數、數量等，是否與產品設計及材料清單相符，質量是否完好無損，如果為代用元器件，則要附有元器件代用單。

3、低壓配電柜中元器件的布置、安裝與接線應符合設計要求，且便于維護、檢查、監測、檢修和試驗。

4、裝配應保證對于型號相同且額定參數相同的元器件，應能相互替代和互換。

5、裝在低壓配電柜內的元器件，除應符合它們各自的標準外，還應保持它們原來的機械特性和電氣性能。

6、保持低壓配電柜的清潔和表面涂層的完好無損，原則上不允許在裝配現場對低壓配電柜的任何部位隨意進行打孔、銼、焊等作業。

7、低壓配電柜的安裝調試結束后，其各項技術要求均應符合有關技術標準和設計要求。

二、作業內容：

1、低壓配電柜維修裝配前檢查柜體，然后張貼質量追蹤卡，帶有功能單元的開關柜應對每個功能單元進行標識，根據圖紙將元器件及輔助材料一一核對并分配好，再進行安裝。

2、元器件的裝配應按照制造廠產品說明書(使用條件、飛弧距離、相間距離、隔弧板的移動距離等)技術要求進行裝配。

3、準備好安裝板，按圖紙要求結合元件實際情況將元件在安裝板上的位置定好，再打孔。

4、絕緣件（包括安裝板、隔板、墊片等）的選擇應符合設計要求或?yàn)闈M足電氣應力和熱應力要求的材料，它的絕緣水平不得低于裝置額定絕緣電壓的1.5倍。

5、低壓配電柜內元器件的安裝與接線應使其本身的功能不致由于正常工作中出現相互作用，如熱、電弧、振動、能量場等而受到破壞。

6、需要在低壓配電柜內部操作，調整和復位的元件應易于接近。安裝在同一支架上或同一單元內的元器件，應符合其間隔要求，并便于安裝、接線、操作、維修等。

7、裝配手動操作開關電器檔板時應保證電弧不至對操作者產生危險。

8、元器件裝配應盡量做到橫平豎直，不垂直度小于5o；布置合理，整齊美觀。

9、元器件安裝必須牢固可靠，應能承受外力的振動和短路產生的電動力的影響。螺栓的規格大小應與元器件安裝孔保持一致，并有防松措施。

三、低壓配電柜電氣間隙和爬電距離：

1、低壓配電柜內元器件的間距應符合各自相關標準中規定的距離；內部的元器件布置，應符合其規定的電氣間隙和爬電距離或沖擊耐受電壓，同時要考慮相應的使用條件。

2、母線、垂直母線、分支母線和主電路連接件裸露帶電部件之間及其與接地金屬構件之間的爬電距離、電氣間隙或沖擊耐受電壓應符合各自產品技術條件的要求，但應大于或等于

3、母線、母線連接件和電器元件進出線端子間某些部位的電氣間隙和爬電距離達不到上表規定時，允許采用包扎絕緣層的措施。

4、當采用絕緣母線時，電氣間隙允許小于表3.2.2的規定值（該值正在考慮中）。

5、通常單獨使用的漆層、搪瓷或類似物品的絕緣強度不夠，不能作為正常使用的觸電防護材料。

6、可移開部件處于分離位置時，它的主電路接插件裸露帶電部件與垂直母線或靜觸頭的間距應不小于25mm。

四、聯鎖裝置安裝：

1、設置了聯鎖機構的低壓配電柜或單元，當主開關（帶操作機構式）處于分?jǐn)辔恢?，門才能打開，否則門不能打開；只有在主開關（帶操作機構式）處于分?jǐn)辔恢脮r(shí)，功能單元才能抽出或插入。如果在一個單元中裝有二條電路形成一個雙饋電或雙電動機控制單元時，則每個電路的主開關都應與門聯鎖。

2、對于進線，如果門與主開關采用電磁鎖進行聯鎖，當主開關關合時門打不開，當主開關斷開時，門才能打開。

3、斷路器的操作機構設計的解鎖裝置，是在特殊需要時，當主開關處于合閘狀態也能將門打開，裝配中應給予驗證。

大家通過以上由河北配電柜生產廠家的技術人員為大家講解的配電柜組裝與改造要求，應該對于電氣設備有了更深入的了解，如果還有什么不清楚的地方歡迎大家與小編進行溝通交流。
