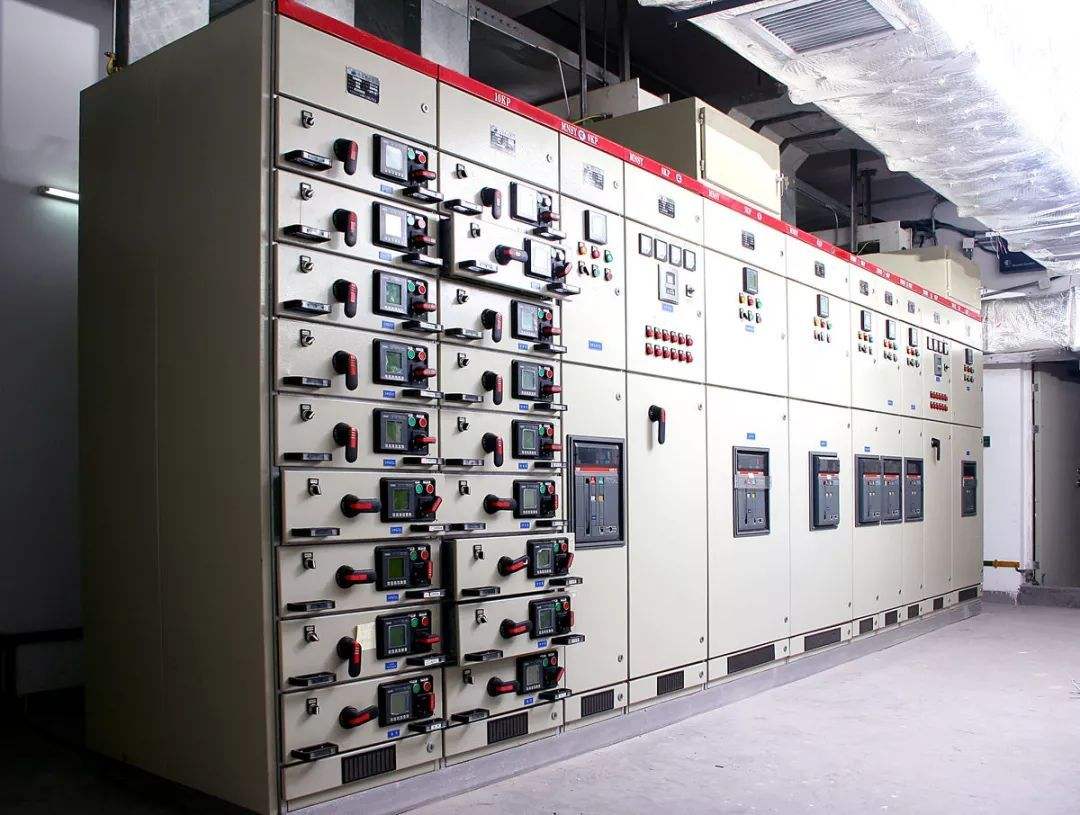

低壓配電柜的接線規范標準

配電柜作為咱們經常與電力相伴的工作人員來說肯定都會知道配電柜的導線連接在咱們的電力工作中戰占據了極大的比重，值得肯定的是基本上電工師傅在接線的時候都是比較符合一定規范哦，基本上也都是以實現電氣控制的功能作為主體所進行的接線行為，所以實際上來說，電工配電柜的接線也是有相對應的規范以及標準的，下面就由石家莊配電柜廠家德蘭電氣為大家做一下詳細的介紹，總體來說分為兩大板塊：

一、配電柜的導線在接線過程中需要注意的事項：

1. 第一點小編要說的就是要使導線的截面能夠承載工作的電流，這樣就需要等同于柜體內部元件的損耗發熱，從而促使溫度比柜體外部的溫度高的特點，留足余量，最后需要考慮到的就是對于控制電路的導線也是需要連接的，當然需要考慮在它在特殊情況下對于抗拉強度的要求。

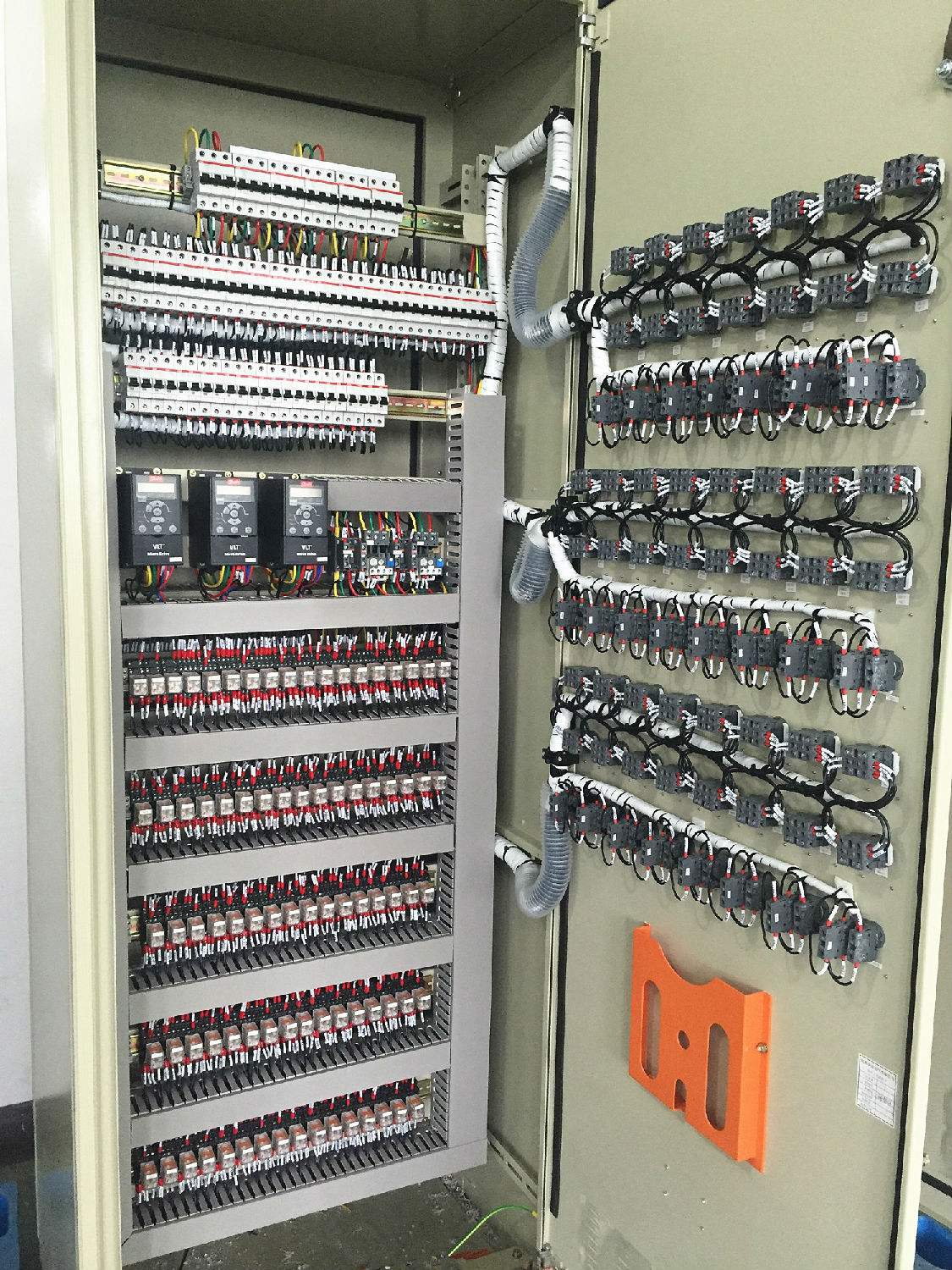

2.其次小編要說的就是關于控制柜的柜門上都會有按鈕等等的元件，這就促使柜門上面的備用線的放置成為必要的。由于在施工現場需要就實際情況施工，所以就會有極大的可能性去增減修改線路，柜門上面的線就是用來保護纏繞管的，從而促使施工現場對于柜門上增加導線的需求變得復雜化，因而備用線必須要使用色彩鮮明的黃色，這樣對于如何去操作也會簡單很多哦。

3.最后要說的就是關于接線端的處理必須要使用銅接頭，這樣才能和標準的壓接工具相匹配哦。

在配電柜廠家中發現它的控制線路線端的處理是用偏口鉗的刃部去進行剪切式壓接或者用其他鉗具的受力平面進行平面擠壓式壓接。可是使用過這個方法之后就會發現一個巨大的問題：由于接線的端頭的壓接都需要接線的工作人員使用手腕的握力，那么長時間會導致接線工作人員的力氣會發生非常大的變化，可能會握力過大或過小，太大銅接頭和線會被一起剪短，過小只能促使銅接頭和銅線依舊短暫的連接，這些小問題都很難被發現，所以會給維修現場帶來巨大的問題，從而更加說不上產品的質量了。

二、接下來要說的一個大點就是關于配電柜的導線連接標準：

1. 連接導線端部一般應采用專用電線接頭。當配電柜接線柱結構是壓板插入式時, 使用扁針銅接頭壓接后再接入。 當導線為單芯硬線則不能實用電線接頭, 而將線端作成環形接頭后再接入。

2. 導線應嚴格按照圖紙,正確地接到指定的接線柱上。

3. 壓接前檢查接頭,不得有傷痕、銹斑、裂紋、裂口等妨礙使用的缺陷。

4. 配電柜內所有接線柱除專用接線設計外, 必須用標準壓接鉗和符合標準的銅接 頭連接。

5. 接線應排列整齊、清晰、美觀,導線絕緣良好、無損傷。

6. 外部接線不得使電器內部受到額外應力。

7. 進入配電柜斷路器和漏電開關的單回路線徑最小為 1.5mm2。

8.電壓表導線連接導線用 1.5mm2。

9. 單主電路線徑最小為 1.5mm2。

10. 開關跨接線路最小線徑 2.5mm2。

11. 進入變壓器初級繞組最小線徑為 1.5mm2。

12. 控制線路電源跨接線最小線徑為 1.5mm2。

13. 控制線路最小線徑為 1.0mm2。

14.大家都知道的配電板的絕緣導線最小的截面積需要是1.0mm2,就低電平的電子電路是可以采用截面積小于1.0mm2的導線，當然拉是不能比電氣設備廠家對于安裝導線截面的要求低。如果截面積小于 8mm2,它的彎曲半徑應大于其外徑的 3倍。配電板面板等活動部分的過渡導線,必須要有足夠的可繞性。

15.配電柜面板控制回路至底板接線最小線徑為 1mm2。

16.電流互感器導線連接線用 1.5mm2。

17.電源指示燈連接導線顏色與電源電壓等級相符。

18. 面板備用線用 1.0mm2黃色導線。

19. 柜內照明用線 1.0mm2。

21. 面板至底板的控制線用多芯型軟線。

22. 底板接線用軟硬線。

23. 特殊情況:PLC 、 x41、 y41等接插件可用 0.3mm2。當面板及配電柜內空間狹小時可用,但必須經負責人同意。

25. 主電路導線頭、尾端部及中間一律用彩色塑套管進行標示(黃、綠、紅)。

26. 電壓表連接導線顏色與其指示的電壓等級相符。

27. 電流互感器線用黑色。得使用絕緣套管遮蓋端部。

28. 導線與電器元件間采用螺栓連接、插接、焊接或壓接等,均應牢固可靠。

29.如進入配電柜斷路器的導線截面<6mm2, 當接線端子為壓板式時, 先將導線作壓接 銅接頭處理, 以防止導線的散亂; 如導線截面>6mm2, 要將露銅部分用細銅絲環 繞綁緊后再接入壓板。

30. 截面為 10mm2及以下的單股銅芯線和單股鋁芯線可直接與設備、 器具的端子 連接。

31. 截面為 2.5mm2及以下的多股銅芯線的線芯應先擰緊搪錫,或壓接端子后再與設備，器具的端子連接。

32. 多股鋁芯線和截面大于 2.5mm2的多股銅芯線的終端,除設備自帶插接式端子外,應焊接或壓接端子后再與設備、元器件的端子進行連接。

33.導線端部無接頭的:對插入式接頭, L 取插入式接線板的插接長度;對環形 接頭, L取環形接頭的長度以適當直線部分。直線部分的長度應按平墊圈半徑考 慮,使平墊圈恰好緊靠絕緣切口壓在環形接頭上,而不壓到絕緣層上。

34. 導線的規格和數量應符合設計規定; 當設計無規定時, 包括絕緣層在內的導 線總截面積不應大于線槽截面積的 60%。

35.接線配電柜應按接線端頭標志進行。

36. 連接電源指示燈導線線徑為 1.5mm2。

37. 低壓配電柜在可拆卸蓋板的線槽內, 包括絕緣層在內的導線接頭處所有導線截面積之和 不應大于線槽截面積的 75%;在不易拆卸蓋板的線槽內,導線的接頭應置于線槽的接線盒內。

38.剝除絕緣層時, 不得損壞線芯, 線芯和絕緣層端面應整齊并盡可能垂直于線芯軸心線。線芯上不得有油污、殘渣等。

39.集控臺應采用滯燃型船用多股絞合導線。 對于傳輸信息的導線, 應采取必要的防干擾措施。導線應敷設在配電柜走線槽內,或用夾線板固定。導線應可靠連接,并有放松措施。

40. 剝除導線絕緣應采用專用剝線工具, 不得損傷線芯, 也不得損傷未剝除的絕緣,切口應平整。

41. 壓板或其他專用夾具, 應與導線線芯規格相匹配。 緊固件應擰緊到位, 防松裝置應齊全。

42.導線連接處的絕緣必須是耐霉耐潮以及滯燃的,它的絕緣電壓等級為:線路工作電壓小于或等于 100V 時,絕緣電壓等級應大于或等于 250V ;線路 工作電壓大于 100V 小于或等于 450V 時,絕緣電壓等級應大于或等于 500V 。

43. 套管連接器和壓模等應與導線線芯規格相匹配。

44.接頭在壓接前,應除去銅芯線上的橡皮膜、殘渣及油污。

45. 環形接頭的繞圈方向應與接線柱螺母旋緊方向一致。

46. 備用線的配電柜內長度應以能連接柜內最遠元件為準。

47. 如果低壓配電柜面板無線槽, 把備用線卷成 100mm 直徑的線卷, 并用扎帶可靠固定在面 板扎線攀處。

48.盤、 柜的電纜芯線, 應按垂直或水平有規律地配置, 不得任意歪斜交叉連接。 備用芯長度應留有適當余量。

49. 柜內 PLC 輸入回路的布線盡量不與主回路及其他電壓等級回路的控制線同線槽敷設。

50. 避免將幾根導線接到同一接線柱上,一般元件上的接頭不宜超過 2~3個。 當幾個導線接頭接到同一接線柱上時,接觸應平貼、良好。

51. 橡膠絕緣的芯線應外套絕緣管保護。

52. 端子等集中布置的元件的短接線不進入線槽, 以方便檢查和節省線槽排線空間。

53. 柜門面板控制線完成后必須放置至少 20%備用線,最少為三根。

54.引入低壓配電柜的電纜應排列整齊、編號清晰、避免交叉,并應固定牢固,不得使所接的端子排受到機械力。

55. 面板和柜體的接地跨接導線不應纏入線束內。

56. 外露在線槽外的柜內照明用線必須用纏繞管保護。

57.面板接線的外露部分應該用纏繞管保護。

以上就是由河北配電柜廠家德蘭電氣為大家講解的配電柜接線標準，如果大家有什么問題歡迎和小編進行溝通交流。
