高低壓配電柜安裝規范

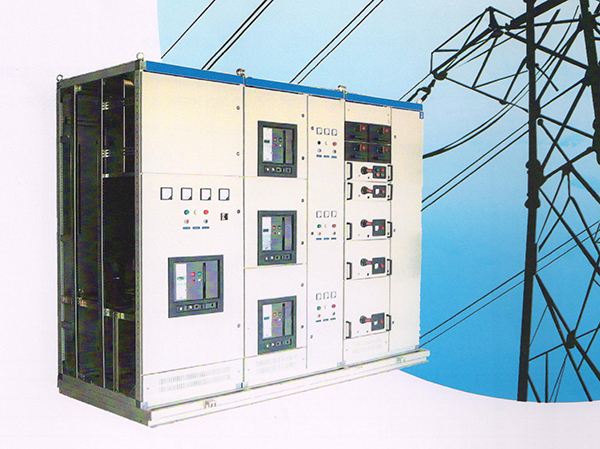

下面石河北配電箱廠家德蘭電氣帶大家詳細了解一下高低壓配電柜安裝規范：

安裝前，控制間內環境應具備條件，所有的內裝飾施工已完成，室內潔凈安全。

A配電柜安裝固定：

①配電柜運到現場后，組織開箱檢查，檢查有無變形、掉漆現象，儀表部件是否齊全，備品備件、說明書等有無缺

損，并做好開箱記錄。

②根據施工圖的布置，按順序?qū)㈤_(kāi)關柜放在基礎型鋼上。成列柜就位后，先找正兩端的柜，再在柜下至上三分之二

高的位置繃上小線，逐臺找正，以柜面為標準。找正時采用0.5mm墊片進行調整，每處墊片最多不能超過三片。

③就位找正后，按柜固定螺孔尺寸進行固定，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高、低壓開關柜與預

留角鋼進行牢固焊接，電纜夾層上空明露部分用花紋鋼板滿鋪，柜前、柜后均用1200mm×10mm(寬×厚)絕緣滿

鋪。

④開關柜其相鄰兩柜頂部水平度偏差不大于2mm，全部柜頂部水平偏差不大于5mm，其相鄰兩柜邊不平度不大于

1mm，全部柜面不平度不大于5mm，柜間接縫不大于2mm。

⑤設備定位后，對內部緊固件再次緊固及檢查，尤其是導體連接端頭處。柜內接線完畢，用吸塵器清除柜內雜物，

保持設備內外清潔，準確標識設備位號、回路號。

配電柜安裝完成后，安裝柜上方的的橋架。配電柜進出電纜開孔位置由供貨方按尺寸預留。電纜敷設完成后封閉。

橋架與柜內接地母排用專用接地線可靠接地。橋架與配電箱(柜)連接處采用橡膠板連接，以保護導線和電纜，橋架

與配電柜連接見圖。

B:二次回路接線：

配電柜在出廠前應完成柜內二次回路接線及相關檢測試驗。配電柜設備到現場后，要在甲方現場工程師和監理的監

督指導下及時組織驗收，相關技術文件要齊全，配電柜包裝及密封良好，各元件齊全完好，接線可靠。配電柜安裝

固定后，要逐臺對配電柜的二次接線回路進行絕緣測試，測試使用500V等級絕緣測試儀表，測試結果要求大于1MΩ。

所有二次回路控制線或電纜均采用多股軟銅線，接線端子采用規格合適的接線端子在燙錫后使用專用壓接鉗壓接，

燙錫時應采用中性焊劑。

C:交接試驗
配電柜的交接試驗詳見后述調試和送電部分。
D:其它要求
①抽屜式開關柜安裝還要符合下列要求：
a、抽屜推拉靈活輕便，無卡阻、碰撞現象;
b、動觸頭與靜觸頭的中心線一致，觸頭接觸緊密;
c、抽屜的機械聯鎖或電氣聯鎖裝置動作正確可靠，保證斷路器分閘后，隔離觸頭才能分開;
d、抽屜與柜體間的接地觸頭接觸緊密;當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時程序相反。
②配電柜二次回路絕緣檢測前，仔細核對設計圖紙，柜內的易損元件應事先拆卸。
③配電柜的安裝過程中應保證漆層完整，無損傷，柜內照明齊全。

④變電室內設備外殼均需良好接地。（石家莊德蘭電氣設備有限公司）
