電機型號參數大全

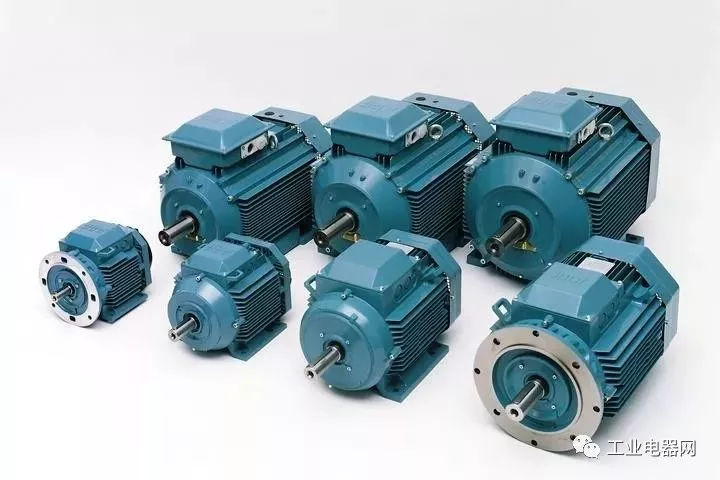

配電柜所負載的電動機（Motor）是把電能轉換成機械能的一種設備。它是利用通電線圈（也就是定子繞組）產生旋轉磁場并作用于轉子（如鼠籠式閉合鋁框）形成磁電動力旋轉扭矩。電動機按使用電源不同分為直流電動機和交流電動機，電力系統中的電動機大部分是交流電機，可以是同步電機或者是異步電機（電機定子磁場轉速與轉子旋轉轉速不保持同步速）。電動機主要由定子與轉子組成，通電導線在磁場中受力運動的方向跟電流方向和磁感線（磁場方向）方向有關。電動機工作原理是磁場對電流受力的作用，使電動機轉動。

電動機型號是便于使用、設計、制造等部門進行業務聯系和簡化技術文件中產品名稱、規格、型式等敘述而引用的一種代號。下面為大家介紹電動機型號含義等信息。

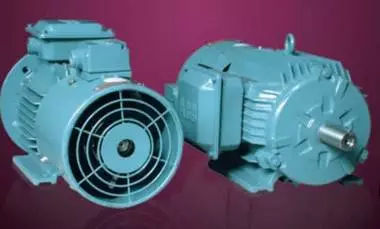

一、電動機型號組成及含義

由電機類型代號、電機特點代號、設計序號和勵磁方式代號等四個小節順序組成。

1、類型代號是表征電機的各種類型而采用的漢語拼音字母。

比如：異步電動機 Y 同步電動機 T

同步發電機 TF 直流電動機 Z

直流發電機 ZF

2、特點代號是表征電機的性能、結構或用途，也采用漢語拼音字母表示。

比如：隔爆型用B表示 YB軸流通風機上用 YT

電磁制動式 YEJ 變頻調速式 YVP

變極多速式 YD 起重機用 YZD等。

3、設計序號是指電機產品設計的順序，用阿拉伯?dāng)?shù)字表示。對于第一次設計的產品不標注設計序號，對系列產品所派生的產品按設計的順序標注。比如：Y2 YB2

4、勵磁方式代號分別用字母表示，S表示三次諧波，J表示晶閘管，X表示相復勵磁。

如：Y2-- 160 M1 – 8

Y：機型，表示異步電動機;

2：設計序號，“2”表示第一次基礎上改進設計的產品;

160：中心高，是軸中心到機座平面高度;

M1：機座長度規格，M是中型，其中腳注“2”是M型鐵心的第二種規格，而“2”型比“1”型鐵心長。

8：極數，“8”是指8極電動機。

如：Y 630—10 /1180

Y表示異步電動機;

630表示功率630KW;

10極、定子鐵心外徑1180MM。

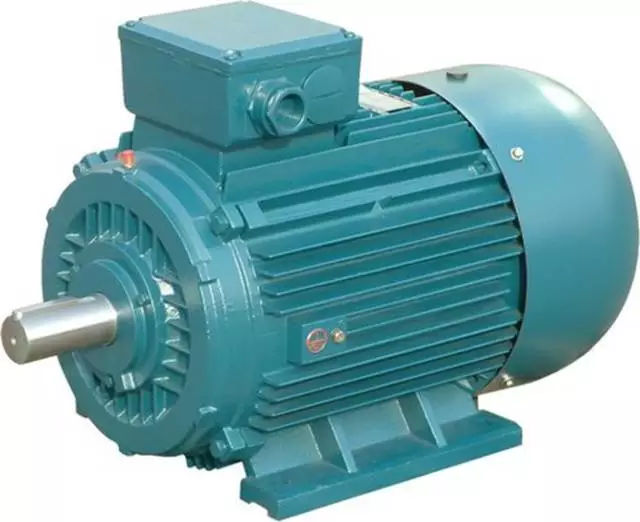

二、規格代號主要用中心高、機座長度、鐵心長度、極數來表示

1、中心高指由電機軸心到機座底角面的高度;根據中心高的不同可以將電機分為大型、中型、小型和微型四種，其中中心高

H在45mm~71mm的屬于微型電動機;

H在80mm~315mm的屬于小型電動機;

H在355mm~630mm的屬于中型電動機;

H在630mm以上屬于大型電動機。

2、機座長度用國際通用字母表示：S——短機座

M——中機座

L——長機座

3、鐵心長度用阿拉伯?dāng)?shù)字1、2、3、4、、、由長至短分別表示。

4、極數分2極、4極、6極、8極等。

三、特殊環境代號有如下規定：

特殊環境代號

“高”原用G

船(“?！?用H

戶“外”用W

化工防“腐”用F

熱帶用T

濕熱帶用TH

干熱帶用TA

四、補充代號僅適用于有補充要求的電機

舉例說明：產品型號為YB2-132S-4 H的電動機各代號的含義為：

Y: 產品類型代號，表示異步電動機;

B: 產品特點代號，表示隔爆型;

2: 產品設計序號，表示第二次設計;

132：電機中心高，表示軸心到地面的距離為132毫米;

S: 電機機座長度，表示為短機座;

4： 極數，表示4極電機;

H: 特殊環境代號，表示船用電機。

通過以上對配電柜所負載的電動機型號詳細的介紹，相信我們以后看到產品型號，就能知道該電機的類型、特點、設計序號、電機的規格以及它所使用的環境等信息。

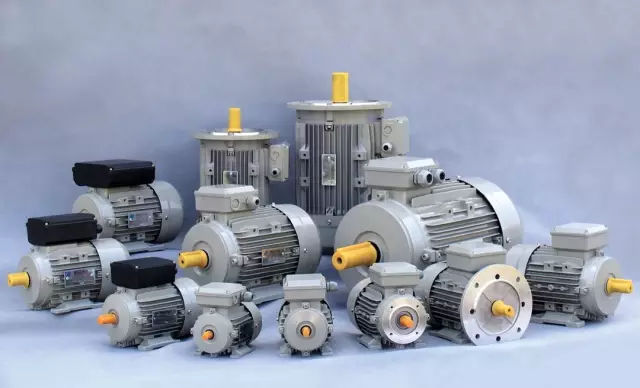

電機（英文：Electric machinery，俗稱“馬達”）是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置。

電機在電路中是用字母M（舊標準用D）表示，它的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源，發電機在電路中用字母G表示，它的主要作用是利用機械能轉化為電能。

電動機型號組成及含義

由電機類型代號、電機特點代號、設計序號和勵磁方式代號等四個小節順序組成。

1、類型代號是表征電機的各種類型而采用的漢語拼音字母。比如：

Y異步電動機

T同步電動機

TF 同步發電機

Z直流電動機

ZF直流發電機

2、特點代號是表征電機的性能、結構或用途，也采用漢語拼音字母表示。比如：

B 防爆型

YT YB軸流通風機上用

YEJ 電磁制動式

YVP 變頻調速式

YD 變極多速式

YZD 起重機用

3、設計序號是指電機產品設計的順序，用阿拉伯?dāng)?shù)字表示。對于第一次設計的產品不標注設計序號，對系列產品所派生的產品按設計的順序標注。比如：Y2、YB2

4、勵磁方式代號分別用字母表示，S表示三次諧波，J表示晶閘管，X表示相復勵磁。

例1：Y2-- 160 M1 – 8，其中：

Y：機型，表示異步電動機；

2：設計序號，“2”表示第一次基礎上改進設計的產品；

160：中心高，是軸中心到機座平面高度；

M1：機座長度規格，M是中型，其中腳注“2”是M型鐵心的第二種規格，而“2”型比“1”型鐵心長。

8：極數，“8”是指8極電動機。

例2：Y 630—10 /1180，其中：

Y表示異步電動機；

630表示功率630KW；

10極、定子鐵心外徑1180MM。

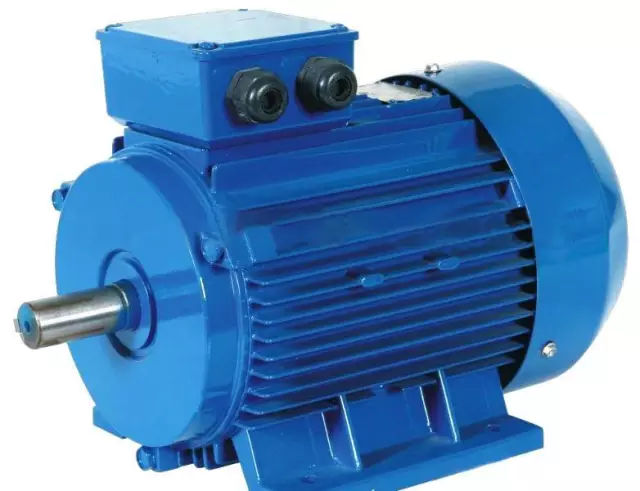

電機型號編制方法一般由如下四部分組成：一、產品代號，二、規格代號，三、特殊環境代號，四、補充代號。

一 產品代號

即電機所屬的系列及類型代號。一般采用電機所屬系列和名稱漢語文字中有代表性的一個或者幾個字母的漢語拼音字頭來組成，例如：

Y交流異步電機

T交流同步電機

TF交流同步發電機

YDT電動閥門用單相異步電動機

這一部分中，有時也采用多年來已習慣應用的國際通用字母代號，例如：交流單相電容電動機代號為YC，其中的C則為國際通用電容代號。

當字母代號后面跟有一位阿拉伯?dāng)?shù)字時，該數字表示本系列產品的設計序號或改型次數。

二 規格代號

即為電機規格形式代號。它包括：電機結構參數、如機座號、鐵心規格、中心高、凸緣端蓋代號、電機性能參數（極數、容量、電壓、電流、轉速等）。

在這一部分中，能用具體數字表示的項目則用阿里伯?dāng)?shù)字給出，如中心高、額定電壓等；不能或不好用具體的數字表示的，則用字母或數字代號表示。

如：基座長短用LMS（長、中、短英文單詞字母表示），同一機座不同的鐵芯用1、2、3等數字表示（數字越大、鐵芯越長）。凸緣端代號采用國際通用的字母符號FF(凸緣上帶通孔）連同凸緣固定孔中心基圓直徑的數值來表示。即用中心高、機座長度、鐵心長度、極數來表示：

1、中心高指由電機軸心到機座底角面的高度;根據中心高的不同可以將電機分為大型、中型、小型和微型四種，其中：

H在45mm~71mm的屬于微型電動機

H在80mm~315mm的屬于小型電動機

H在355mm~630mm的屬于中型電動機

H在630mm以上屬于大型電動機

2、機座長度用國際通用字母表示：

S——短機座

M——中機座

L——長機座

3、鐵心長度用阿拉伯?dāng)?shù)字1、2、3、4、、、由長至短分別表示。

4、極數分2極、4極、6極、8極等。

三 特殊環境代號有如下規定

給出電機所能適用的特殊工作環境內容。用特定的字母或字母加數字表示。

特殊環境代號：

G高原

H 船(海)

W 戶外

F化工防腐

T熱帶

TH 濕熱帶

TA 干熱帶

如用W表示該電機可在戶外使用；TH表示該電機可在濕熱環境中使用等；這一部分只在需要時給出，也就是說、普通常用電機無此部分。

四 補充代號僅適用于有補充要求的電機

內容包括安裝方式、派生序號等，用字母（除有統一規定的專用符號外，一般使用漢語拼音字頭）或阿拉伯?dāng)?shù)字組成。

舉例說明：產品型號為YB2-132S-4 H的電動機各代號的含義為：

Y 產品類型代號，表示異步電動機

B 產品特點代號，表示隔爆型

2 產品設計序號，表示第二次設計

132 電機中心高，表示軸心到地面的距離為132毫米

S 電機機座長度，表示為短機座

4 極數，表示4極電機

H特殊環境代號，表示船用電機

例如：V1表示該電機應立式安裝（主軸朝下）；P18表示該電機為第18種派生產品。補充代號所代表的內容應在產品標準中規定。

例如：YD2-160M2-4 TH V3，其中：

YD2為第一部分，160M2-4為第二部分，TH為第三部分，V3為第四部分。

YD2表示該電機為第2次設計或第二代產品的普通變極多(D)速三相異(Y)步電動機

160表示該電機的機座號為160.對于帶地腳的電機，則直接為其軸中心高（單位為mm）；對于無底腳的電機，則表示該電機的機座與軸心高為160mm，帶地腳的機座內、外徑相同。

M2 表示中等長度機座；其中所用鐵芯長度號為2號

4表示極數為4極

TH表示該電機可用于濕熱環境中

V3 表示該電機使用時為立式安裝，并使主軸伸朝上。

電氣百科，電機包括電動機和發電機。是發電機和電動機的總稱，兩者概念上是由區別的。但是，某些電機如同步電機一般較多用作發電機，但也可直接作為配電柜的電動機使用。異步電機更多的用于電動機，但是，經過增加簡單的外圍元件，也可作為發電機使用（石家莊德蘭電氣設備有限公司）。
