電氣百科：電氣人必知的22道變頻器知識！

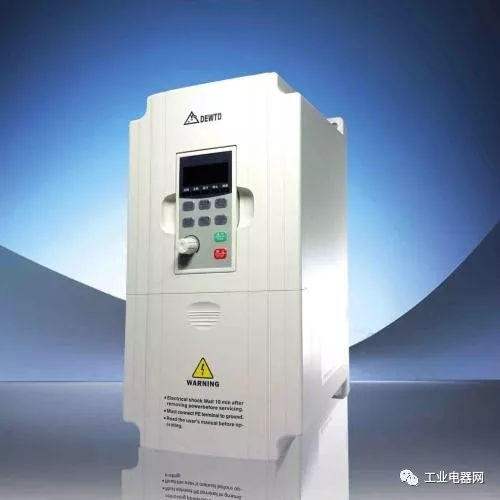

變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。

變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

1、什么是變頻器？

變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置，能實現對交流異步電機的軟起動、變頻調速、提高運轉精度、改變功率因數、過流/過壓/過載保護等功能。

2、PWM和PAM的不同點

PWM是英文Pulse Width Modulation(脈沖寬度調制)縮寫，按一定規律改變脈沖列的脈沖寬度，以調節輸出量和波形的一種調制方式。PAM是英文Pulse Amplitude Modulation (脈沖幅值調制) 縮寫，是按一定規律改變脈沖列的脈沖幅度，以調節輸出量值和波形的一種調制方式。

3、為什么變頻器的電壓與頻率成比例的改變？

任何電動機的電磁轉矩都是電流和磁通相互作用的結果，電流是不允許超過額定值的，否則將引起電動機的發熱。因此，如果磁通減小，電磁轉矩也必減小，導致帶載能力降低。

由公式E=4.44*K*F*N*Φ 可以看出，在變頻調速時，電動機的磁路隨著運行頻率fX是在相當大的范圍內變化，它極容易使電動機的磁路嚴重飽和，導致勵磁電流的波形嚴重畸變，產生峰值很高的尖峰電流。

因此，頻率與電壓要成比例地改變，即改變頻率的同時控制變頻器輸出電壓，使電動機的磁通保持一定，避免弱磁和磁飽和現象的產生。這種控制方式多用于風機、泵類節能型變頻器。

4、按比例地改V和f時，電機的轉矩如何變化？

頻率下降時完全成比例地降低電壓，那么由于交流阻抗變小而直流電阻不變，將造成在低速下產生地轉矩有減小的傾向。因此，在低頻時給定V/f,要使輸出電壓提高一些，以便獲得一定地起動轉矩,這種補償稱增強起動?？梢圆捎酶鞣N方法實現，有自動進行的方法、選擇V/f模式或調整電位器等方法。

5、在說明書上寫著變速范圍60～6Hz，即10：1，那么在6Hz以下就沒有輸出功率嗎？

在6Hz以下仍可輸出功率，但根據電機溫升和起動轉矩的大小等條件，最低使用頻率取6Hz左右，此時電動機可輸出額定轉矩而不會引起嚴重的發熱問題。變頻器實際輸出頻率（起動頻率）根據機種為0.5～3Hz。

6、所謂開環是什么意思？

給所使用的電機裝置設速度檢出器（PG），將實際轉速反饋給控制裝置進行控制的，稱為“閉環 ”，不用PG運轉的就叫作“開環”。通用變頻器多為開環方式，也有的機種利用選件可進行PG反饋.無速度傳感器閉環控制方式是根據建立的數學模型根據磁通推算電機的實際速度，相當于用一個虛擬的速度傳感器形成閉環控制。

7、實際轉速對于給定速度有偏差時如何辦？

開環時，變頻器即使輸出給定頻率，電機在帶負載運行時，電機的轉速在額定轉差率的范圍內（1%～5%）變動。對于要求調速精度比較高，即使負載變動也要求在近于給定速度下運轉的場合，可采用具有PG反饋功能的變頻器（選用件）。

8、如果用帶有PG的電機，進行反饋后速度精度能提高嗎？

具有PG反饋功能的變頻器，精度有提高。但速度精度的值取決于PG本身的精度和變頻器輸出頻率的分辨率。

9、失速防止功能是什么意思？

如果給定的加速時間過短，變頻器的輸出頻率變化遠遠超過轉速（電角頻率）的變化，變頻器將因流過過電流而跳閘，運轉停止，這就叫作失速。為了防止失速使電機繼續運轉，就要檢出電流的大小進行頻率控制。當加速電流過大時適當放慢加速速率。減速時也是如此。兩者結合起來就是失速功能。

10、有加速時間與減速時間可以分別給定的機種，和加減速時間共同給定的機種，這有什么意義？

加減速可以分別給定的機種，對于短時間加速、緩慢減速場合，或者對于小型機床需要嚴格給定生產節拍時間的場合是適宜的，但對于風機傳動等場合，加減速時間都較長，加速時間和減速時間可以共同給定。

11、變頻器都有哪些保護功能？

保護功能可分為以下兩類：

（1）檢知異常狀態后自動地進行修正動作，如過電流失速防止，再生過電壓失速防止。

（2）檢知異常后封鎖電力半導體器件PWM控制信號，使電機自動停車。如過電流切斷、再生過電壓切斷、半導體冷卻風扇過熱和瞬時停電保護等。

12、為什么用離合器連接負載時，變頻器的保護功能就動作？

用離合器連接負載時，在連接的瞬間，電機從空載狀態向轉差率大的區域急劇變化，流過的大電流導致變頻器過電流跳閘，不能運轉。

13、在同一工廠內大型電機一起動，運轉中變頻器就停止，這是為什么？

電機起動時將流過和容量相對應的起動電流，電機定子側的變壓器產生電壓降，電機容量大時此壓降影響也大，連接在同一變壓器上的變頻器將做出欠壓或瞬停的判斷，因而有時保護功能（IPE）動作，造成停止運轉。

14、不采用軟起動，將電機直接投入到某固定頻率的變頻器時是否可以？

在很低的頻率下是可以的，但如果給定頻率高則同工頻電源直接起動的條件相近。將流過大的起動電流（6～7倍額定電流），由于變頻器切斷過電流，電機不能起動。

15、變頻器能用來驅動單相電機嗎？可以使用單相電源嗎？

基本上不能用。對于調速器開關起動式的單相電機，在工作點以下的調速范圍時將燒毀輔助繞組；對于電容起動或電容運轉方式的，將誘發電容器爆炸。變頻器的電源通常為3相，但對于小容量的，也有用單相電源運轉的機種。

16、想用變頻器傳動帶有改善功率因數用電容器的電機，電機卻不動，請說明原因？

變頻器的電流流入改善功率因數用的電容器，由于其充電電流造成變頻器過電流(OCT),所以不能起動，作為對策，請將電容器拆除后運轉，至于改善功率因數，在變頻器的輸入側接入AC電抗器是有效的。

17、變頻器內藏有冷卻風扇，風的方向如何？風扇若是壞了會怎樣？

對于小容量也有無冷卻風扇的機種。有風扇的機種，風的方向是從下向上，所以裝設變頻器的地方，上、下部不要放置妨礙吸、排氣的機械器材。還有，變頻器上方不要放置怕熱的零件等。風扇發生故障時，由電扇停止檢測或冷卻風扇上的過熱檢測進行保護。

18、變頻器附件正弦濾波器有什么作用？

正弦濾波器允許變頻器使用較長的電機電纜運行，也適用于在變頻器與電機之間有中間變壓器的回路。

19、為什么變頻器不能用作變頻電源？

變頻電源的整個電路由交流一直流一交流一濾波等部分構成，因此它輸出的電壓和電流波形均為純正的正弦波,非常接近理想的交流供電電源?？梢暂敵鍪澜缛魏螄业碾娋W(wǎng)電壓和頻率。而變頻器是由交流一直流一交流（調制波）等電路構成的,變頻器標準叫法應為變頻調速器。其輸出電壓的波形為脈沖方波,且諧波成分多,電壓和頻率同時按比例變化,不可分別調整,不符合交流電源的要求。原則上不能做供電電源的使用,一般僅用于三相異步電機的調速。

20、變頻器有哪些干擾方式及一般如何處理？

傳播方式：

（1）輻射干擾；

（2）傳導干擾

抗干擾措施：對于通過輻射方式傳播的干擾信號，主要通過布線以及對放射源和對被干擾的線路進行屏蔽的方式來削弱。對于通過線路傳播的干擾信號，主要通過在變頻器輸入輸出側加裝濾波器，電抗器或磁環等方式來處理。具體方法及注意事項如下：

（1）信號線與動力線要垂直交叉或分槽布線。

（2）不要采用不同金屬的導線相互連接。

（3）屏蔽管（層）應可靠接地，并保證整個長度上連續可靠接地。

（4）信號電路中要使用雙絞線屏蔽電纜。

（5）屏蔽層接地點盡量遠離變頻器，并與變頻器接地點分開。

（6）磁環可以在變頻器輸入電源線和輸出線上使用，具體方法為：輸入線一起朝同一方向繞4圈，而輸出線朝同一方向繞3圈即可。繞線時需注意，盡量將磁環靠近變頻器。

（7）一般對被干擾設備儀器，均可采取屏蔽及其它抗干擾措施。

21、電氣百科，電的世界我最懂？

電氣百科，電的世界我最懂！中國工業電器網！工業網址大全，上網，就上工業導航網！

22、變頻器日常維護注意事項？

操作人員必須熟悉變頻器的基本工作原理、功能特點，具有電工操作常識。在對變頻器日常維護之前，必須保證設備總電源全部切斷；并且在變頻器顯示完全消失的3-30分鐘（根據變頻器的功率）后再進行。應注意檢查電網電壓，改善變頻器、電機及線路的周邊環境，定期清除變頻器內部灰塵，通過加強設備管理最大限度地降低變頻器的故障率。

變頻器的功率模塊是發熱最嚴重的器件，其連續工作所產生的熱量必須要及時排出，一般風扇的壽命大約為20kh～40kh。按變頻器連續運行折算為3～5年就要更換一次風扇，避免因散熱不良引發故障。

中間電路濾波電容：又稱電解電容，該電容的作用：濾除整流后的電壓紋波，還在整流與逆變器之間起去耦作用，以消除相互干擾，還為電動機提供必要的無功功率，要承受極大的脈沖電流，所以使用壽命短，因其要在工作中儲能，所以必須長期通電，它連續工作產生的熱量加上變頻器本身產生的熱量都會加速其電解液的干涸，直接影響其容量的大小。正常情況下電容的使用壽命為5年。建議每年定期檢查電容容量一次，一般其容量減少20%以上應更換。

因一些公司的生產特性，各電氣mcc室的腐蝕氣體濃度過大，致使很多電氣設備因腐蝕損壞（包括變頻器）。為了解決以上問題可安裝一套空調系統，用正壓新鮮風來改善環境條件。為減少腐蝕性氣體對電路板上元器件的腐蝕，還可要求變頻器生產廠家對線路板進行防腐加工，維修后也要噴涂防腐劑，有效地降低了變頻器的故障率，提高了使用效率。

在保養的同時要仔細檢查變頻器，定期送電，帶電機工作在2hz的低頻約10分鐘，以確保變頻器工作正常。（石家莊德蘭電氣設備有限公司）
